ระบบโทรมาตรตรวจวัดระดับน้ำและแจ้งเตือนภัยน้ำท่วม

ระบบโทรมาตรตรวจวัดระดับน้ำและแจ้งเตือนภัยน้ำท่วม

จากเหตุการณ์อุทกภัยใหญ่ที่จังหวัดเชียงรายที่ผ่านมา ถือเป็นเหตุการณ์ที่น้ำท่วมหนักและวิกฤตสุดในรอบหลายสิบปี รวมไปถึงยังมีพื้นที่เสี่ยงภัยอีกหลายจังหวัด ณ ขณะนี้ ซึ่งเกิดจากภัยธรรมชาติอย่างฉับพลันไม่ทันตั้งตัว และนับวันภัยธรรมชาติยิ่งจะทวีความรุนแรงขึ้นเรื่อยๆ จากภาวะ Climate change การเกิดอุทกภัยนั้นยังทำให้ประชาชนเกิดความเดือดร้อน กระทบต่อการเป็นอยู่ ชีวิตและทรัพย์สิน รวมไปถึงเศรษฐกิจในพื้นที่ ซึ่งจากเหตุการณ์ดังกล่าวโพสท์นี้เราจึงจะมาแชร์เกี่ยวกับเทคโนโลยีหรือระบบแจ้งเตือนภัยที่จะช่วยบรรเทาและลดการสูญเสียต่อชีวิตและทรัพย์สินของประชาชนซึ่งน่าจะมีประโยชน์กับทุกท่านที่ติดตาม ถึงแม้ภัยธรรมชาติจากน้ำป่าไหลหลากฉับพลันก็ยากที่จะมีระบบใดแจ้งเตือนก่อนล่วงหน้าได้

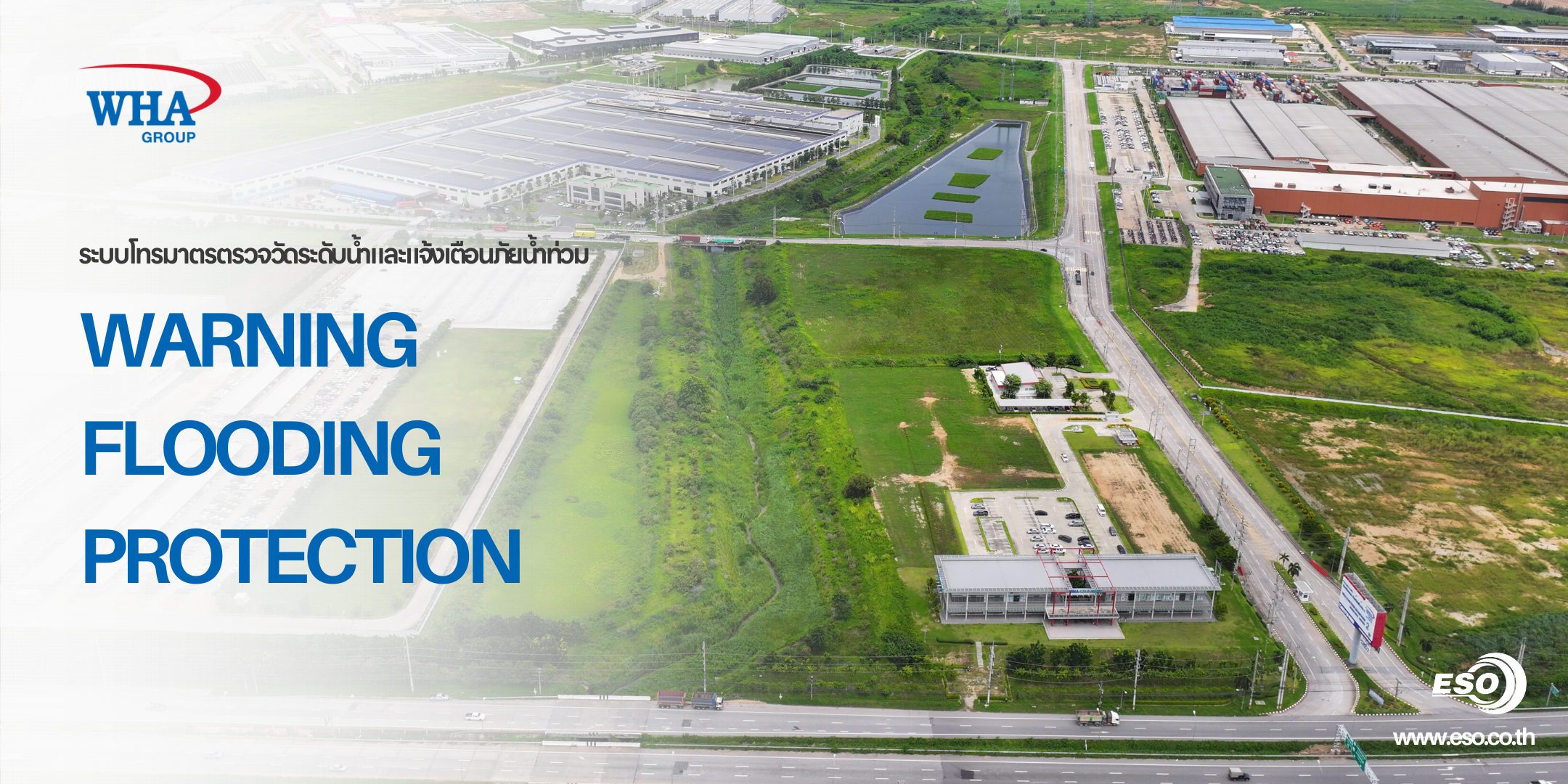

นิคมอุตสาหกรรมดับบลิวเอชเอ อีสเทิร์นซีบอร์ด 2 จังหวัดชลบุรี (WHA ESIE2)

ระบบที่เราจะมาแชร์นั่นก็คือระบบโทรมาตรตรวจวัดระดับน้ำและแจ้งเตือนภัยนั่นเอง ซึ่งจริงๆ แล้วระบบนี้ก็ไม่ใช่เทคโนโลยีใหม่อะไร ซึ่งหน่วยงานภาครัฐเองก็จะมีติดตั้งและตรวจวัดในพื้นที่ต่างๆ กันอยู่แล้ว แต่โครงการนี้เป็นโครงการในกำกับดูแลของภาคเอกชนซึ่งตั้งอยู่ที่ นิคมอุตสาหกรรมดับบลิวเอชเอ อีสเทิร์นซีบอร์ด 2 จังหวัดชลบุรี (WHA ESIE2)

โดยความเป็นมาของโครงการนั้นทางนิคม WHA เองต้องการระบบตรวจวัดและแจ้งเตือนภัยเมื่อน้ำป่าไหลหลาก ซึ่งตัวนิคมเองนั้นพื้นที่ตั้งอยู่ติดกับเขาชมพู่และมีคลองมาบปูไหลตัดผ่านตัวนิคมซึ่งมีระยะทางที่ยาวมากๆ ซึ่งตัวนิคม WHA นั้นตั้งอยู่ต้นน้ำซึ่งเคยมีเหตุการณ์ที่น้ำจากภูเขาไหลเข้าท่วมพื้นที่รวมไปถึงประชาชนที่อยู่ท้ายน้ำหรือบริเวณใกล้เคียงได้รับความเดือดร้อน ทางนิคมเองจึงอยากทำระบบนี้ขึ้นมาเพื่อช่วยเหลือประชาชนบริเวณใกล้เคียงรวมถึงพื้นที่เสี่ยงในการแจ้งเตือนภัยหรือสั่งอพยพ ซึ่งนับว่าเป็นโครงการที่ดีมากๆ ซึ่งได้ประโยชน์ทั้งนิคมและประชาชนบริเวณรอบ และเป็นโครงการที่รับผิดชอบต่อสังคม

ซึ่งทางบริษัท อีเอสโอ เทค จำกัด เราได้เข้าไปมีส่วนร่วมในการเป็นที่ปรึกษาจัดหาอุปกรณ์และช่วยออกแบบโปรแกรม Dashboard ของจอ HMI และ V-NET SCADA โดยระบบจะใช้ Radar Level Meter ในการตรวจวัดระดับน้ำซึ่งมีการถ่ายระดับจากหมุดหลักอย่างถูกต้องแสดงผลในหน่วย ม.รทก(ระดับน้ำทะเลปานกลาง) และส่งสัญญาณไปยัง PLC ที่ทำหน้าที่ประมวลผลสัญญาณรวมถึงเชื่อมต่อ IO ต่างๆ หน้างานและส่งข้อมูลแสดงผลที่จอ LED อีกด้วย

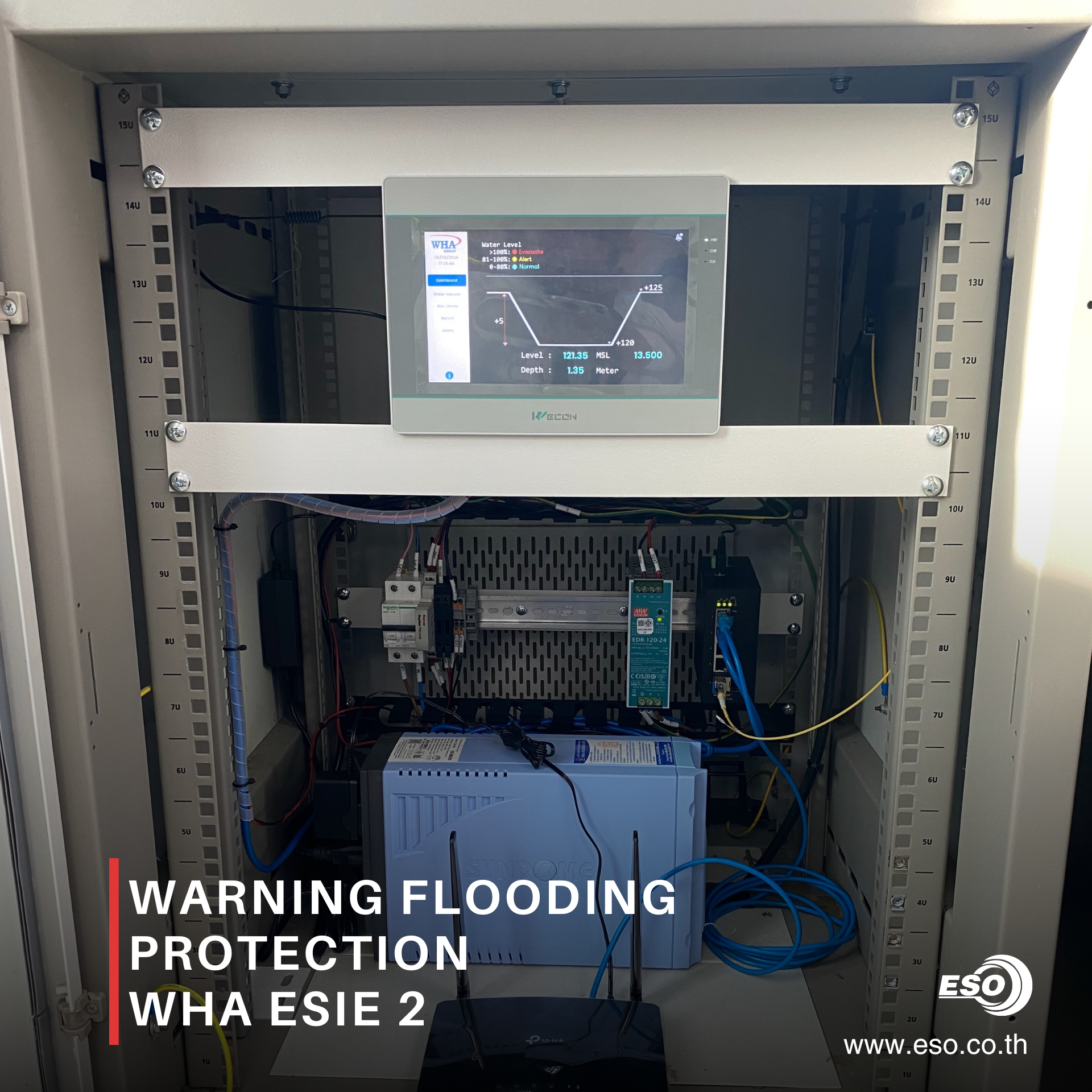

หน้าจอ WECON HMI PI3070ig Series ติดตั้งที่ตู้เซิฟเวอร์ในอาคาร

และพระเอกของเราก็คือ!!!! WECON HMI PI3070ig-C หน้าจอขนาด 7 นิ้ว รับจบทุกอย่างในสถานี ย้ำว่าใช้แค่จอ HMI WECON เท่านั้นซึ่งเป็นสิ่งที่ทางเราอยากจะชี้ให้เห็นว่าเทคโนโลยีของอุปกรณ์ในปัจจุบันเราสามารถใช้เพียง HMI เราก็สามารถใช้ฟังก์ชั่นพื้นฐานได้โดยไม่ต้องลงทุนงบประมาณไปกับการวางระบบที่ซับซ้อนและราคาสูงมากไปเกินความจำเป็น เรามาดูกันว่าฟังก์ชั่นต่างๆ ที่จอ HMI 3000ig Series นั้นทำอะไรได้บ้างกับระบบโทรมาตร 1 ระบบ

จอ HMI PI3070ig-C จะเชื่อมต่อกับ PLC เพื่ออ่านข้อมูลต่างๆ และแสดงผลซึ่งติดตั้งในตู้เซิฟเวอร์โดยเจ้าหน้าที่สามารถรีโมทหน้าจอได้ผ่าน Web Browser เพื่อมอนิเตอร์ข้อมูลแม้ระบบจะออฟไลน์ มีการเก็บข้อมูลระดับน้ำเพื่อสามารถสืบค้นข้อมูลย้อนหลังได้ และได้นำ Tag ข้อมูลต่างๆ อัพโหลดขึ้นระบบ V-NET เพื่อออกแบบ Cloud SCADA อีกชั้นหนึ่ง โดยทีมงานได้ช่วยออกแบบ Dashboard Cloud SCADA ซึ่งทางนิคม WHA เองมีความตั้งใจจะให้ประชาชนที่เกี่ยวข้องสามารถดูมอนิเตอร์ระบบนี้ได้ด้วย!! โดยระบบ V-NET นั้นรองรับการทำ Public URL เพื่อให้ประชาชนสามารถดูระบบ SCADA ได้เลยแต่จะทำได้เฉพาะมอนิเตอร์เท่านั้น เจ๋งฝุดๆไปเลย

ในส่วนของเซนเซอร์วัดปริมาณน้ำฝน (Rain Gauge) ซึ่งทางนิคม WHA มีติดตั้งและใช้งานอยู่ก่อนหน้านี้แล้วและมีการส่งข้อมูลเข้าไปยังระบบของ WHA เอง ซึ่งเราได้ร่วมกัน intregrate ระบบโดยนำข้อมูลปริมาณน้ำฝนส่งมาที่ระบบ เพื่อแสดงผลบนระบบ V-NET ด้วย จะเห็นว่าไม่ว่าจะเป็น HMI หรือ V-Box ก็ยังรองรับการเชื่อมต่อข้อมูลกับระบบ 3rd party อื่นๆ รองรับทั้งรูปแบบของ MQTT และ Filedbus Protocol พื้นฐาน

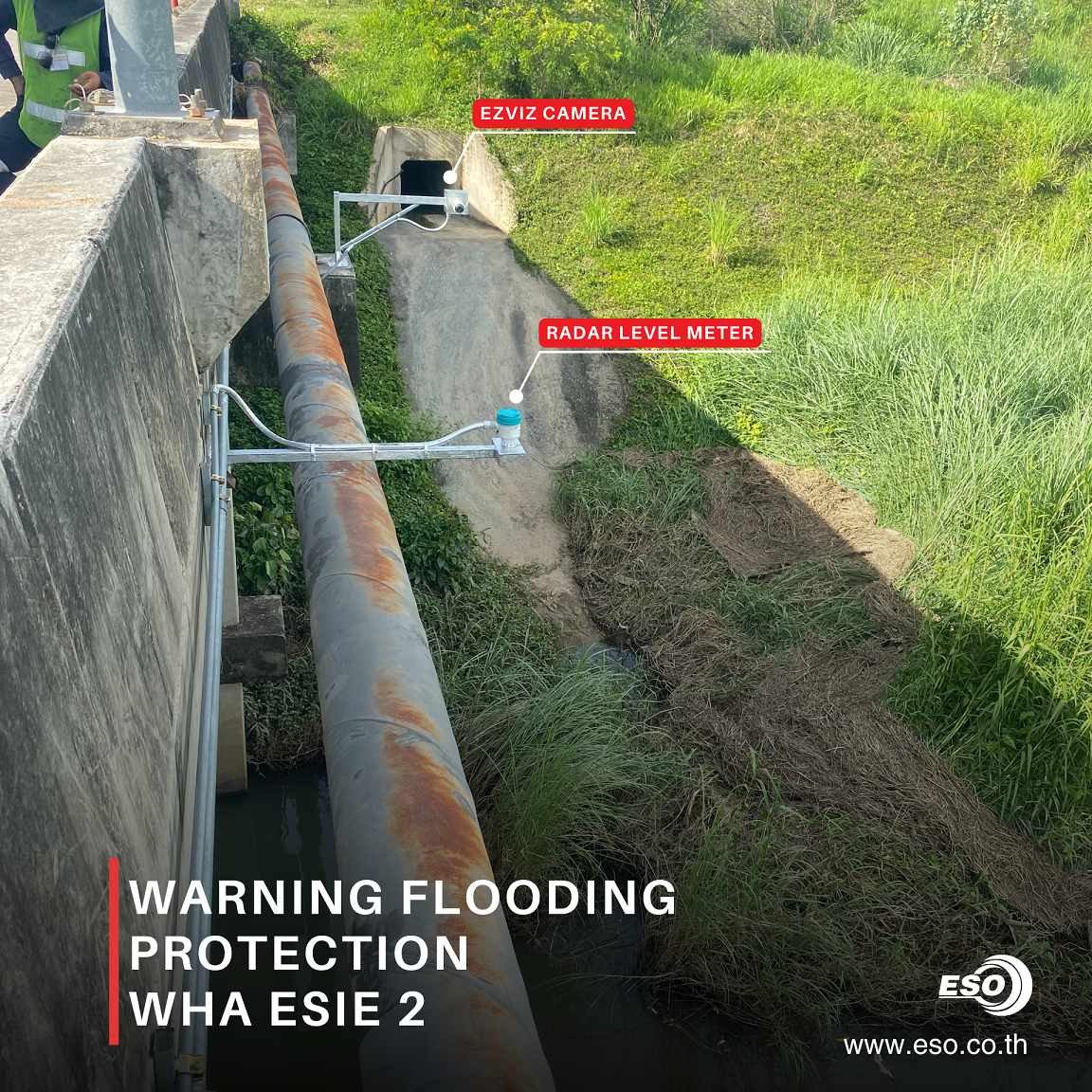

เซนเซอร์เรดาร์วัดระดับน้ำและกล้อง CCTV EZVIZ ที่ติดตั้งบนสะพาน

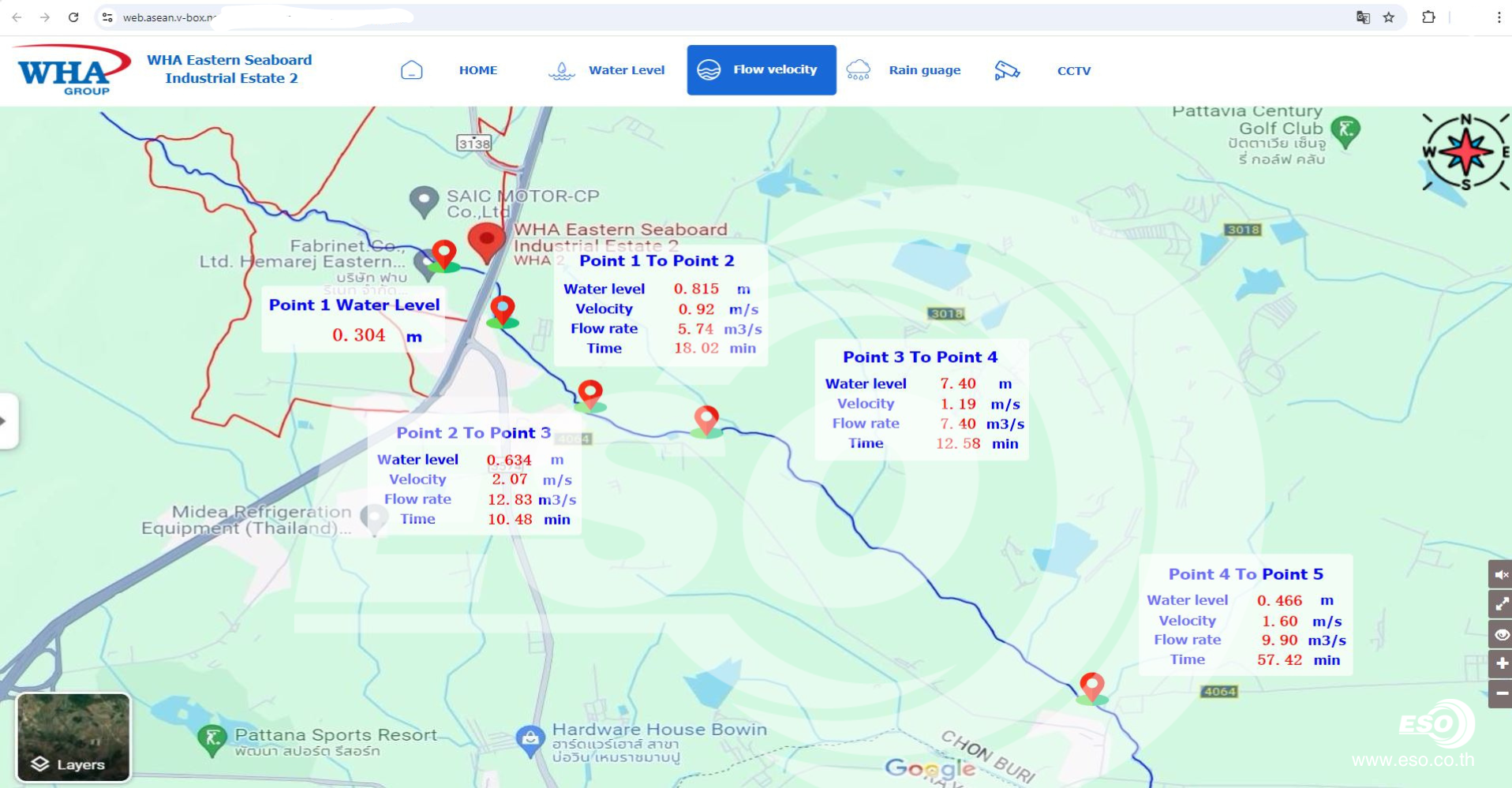

ซึ่งจากภาพจะสังเกตได้ว่าระดับน้ำจะวัดจากจุดเดียว แต่มีการคำนวณค่าความเร็วการไหลและระดับของน้ำตามหลักชลศาสตร์ และหาค่าเวลาการเดินทางของน้ำจากจุดหนึ่งไปอีกจุดหนึ่งรวมทั้งหมด 5 จุด โดยใช้ LUA Script function ของจอ HMI ในการคำนวณทั้งหมด!! ซึ่งในส่วนนี้ต้องชื่นชมพี่เจ้าหน้าที่ของ WHA ซึ่งมืออาชีพมากๆ มีการเก็บข้อมูลและสำรวจลำน้ำอย่างละเอียดทั้งข้อมูล หน้าตัดลำน้ำ, ค่า Slope , ระยะทางความสูงต่างๆ ซึ่งพารามิเตอร์มันเยอะมากทุกคน กว่าจะได้ค่าออกมาแต่ละค่า และพี่เจ้าหน้าที่ก็เป็นคนสอนและแนะนำวิธีการคำนวณเพื่อให้ทีมงานเราไปเขียนโปรแกรมทำสูตรออกมาให้ตรงตามที่คำนวณไว้ด้วย ที่ต้องสำรวจข้อมูลจริงจากพื้นที่ ข้อมูลต้องเป๊ะไม่ได้มั่วมา ด้วยเหตุว่าข้อมูลเรานี้จะมีผลในการประเมินสถานการณ์และตัดสินใจต่อไปดังนั้นจะต้องผิดพลาดและคลาดเคลื่อนน้อยที่สุด ประชาชนมั่นใจได้ว่าข้อมูลที่วัดและคำนวณได้มีความแม่นยำ ปรบมือให้พี่ๆเจ้าหน้าที่ WHA เลย

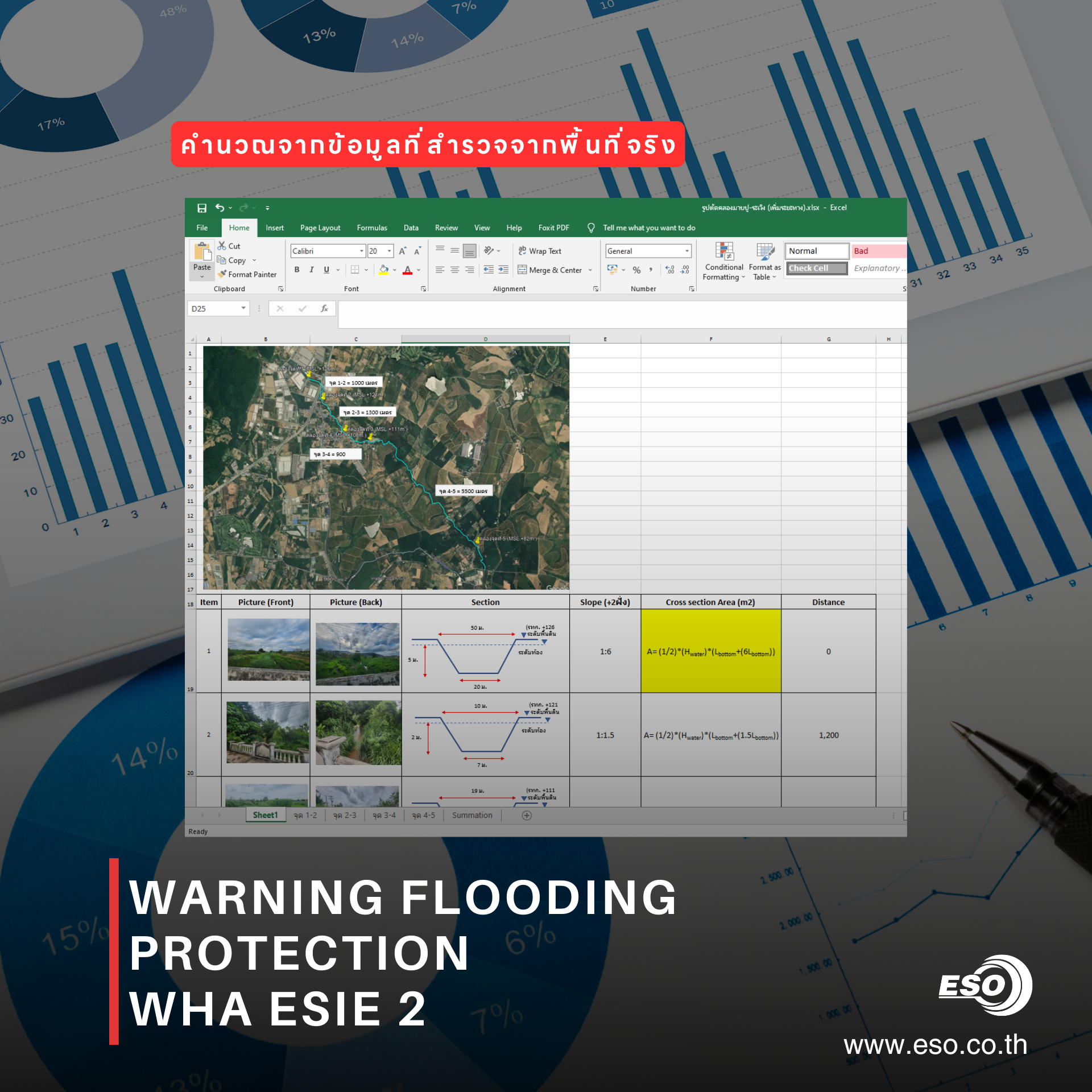

ข้อมูลที่ทางนิคม WHA สำรวจและรวบรวมเพื่อมาคำนวณค่าและทำโปรแกรมคำนวณบนระบบ V-NET

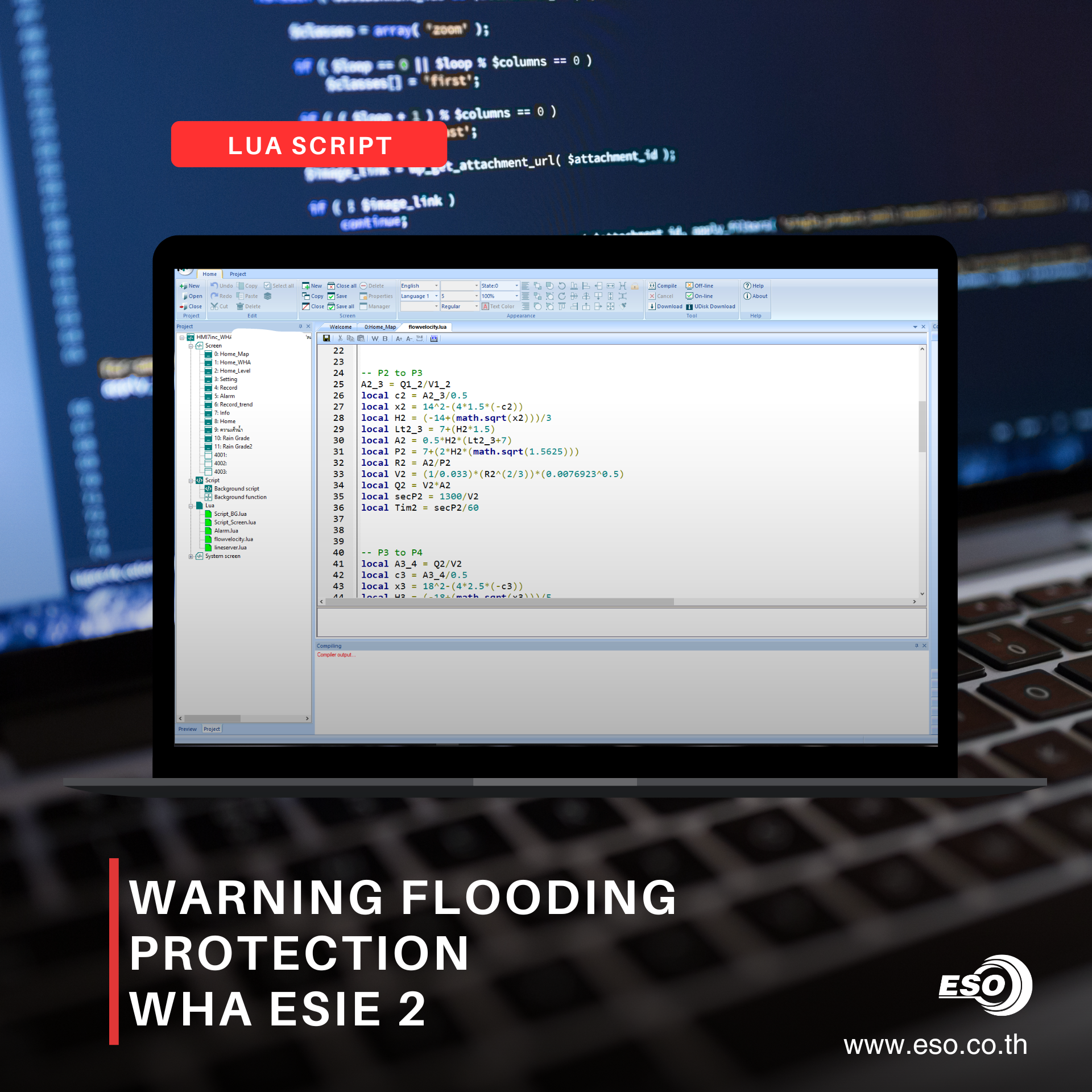

การใช้งาน LUA SCRIPT บน HMI WECON ในการทำฟังก์ชั่นต่างๆ เพื่อลดภาระการโปรแกรมบน PLC

การแจ้งเตือนหลังจากมีข้อมูลเรียลไทม์ครบถ้วนแล้วเรายังใช้ข้อมูลมาทำการแจ้งเตือนผ่านแอพพลิเคชั่น LINE Notify เพื่อแจ้งเตือนไปยังเจ้าหน้าที่หรือผู้ที่เกี่ยวข้องโดยมีการตั้งค่าระดับการแจ้งเตือนตามสถานการณ์โดยระดับสูงสุดคือการสั่งอพยพ ซึ่งก็ใช้ LUA Script ในการโปรแกรมฟังก์ชั่นอีกเหมือนกัน ซึ่งการทำ LINE Notify นั้นจะง่ายและไม่มีค่าใช้จ่ายในการใช้งาน

ในโครงการนี้ยังมีการติดตั้งกล้องวงจรปิด EZVIZ Camera เพื่อดูภาพเรียลไทม์จากคลองและดูตัวเลขระดับน้ำที่หน้าจอแสดงผล LED ที่ติดอยู่บนสะพานประกอบกัน ซึ่งระบบ V-NET นั้นรองรับการ Stream ภาพจากกล้องวงจรปิด EZVIZ มาแสดงผลบน Cloud SCADA และแอพพลิเคชั่น V-NET ได้อีกด้วยเรียกได้ว่าครบจบที่เดียวจริงๆ

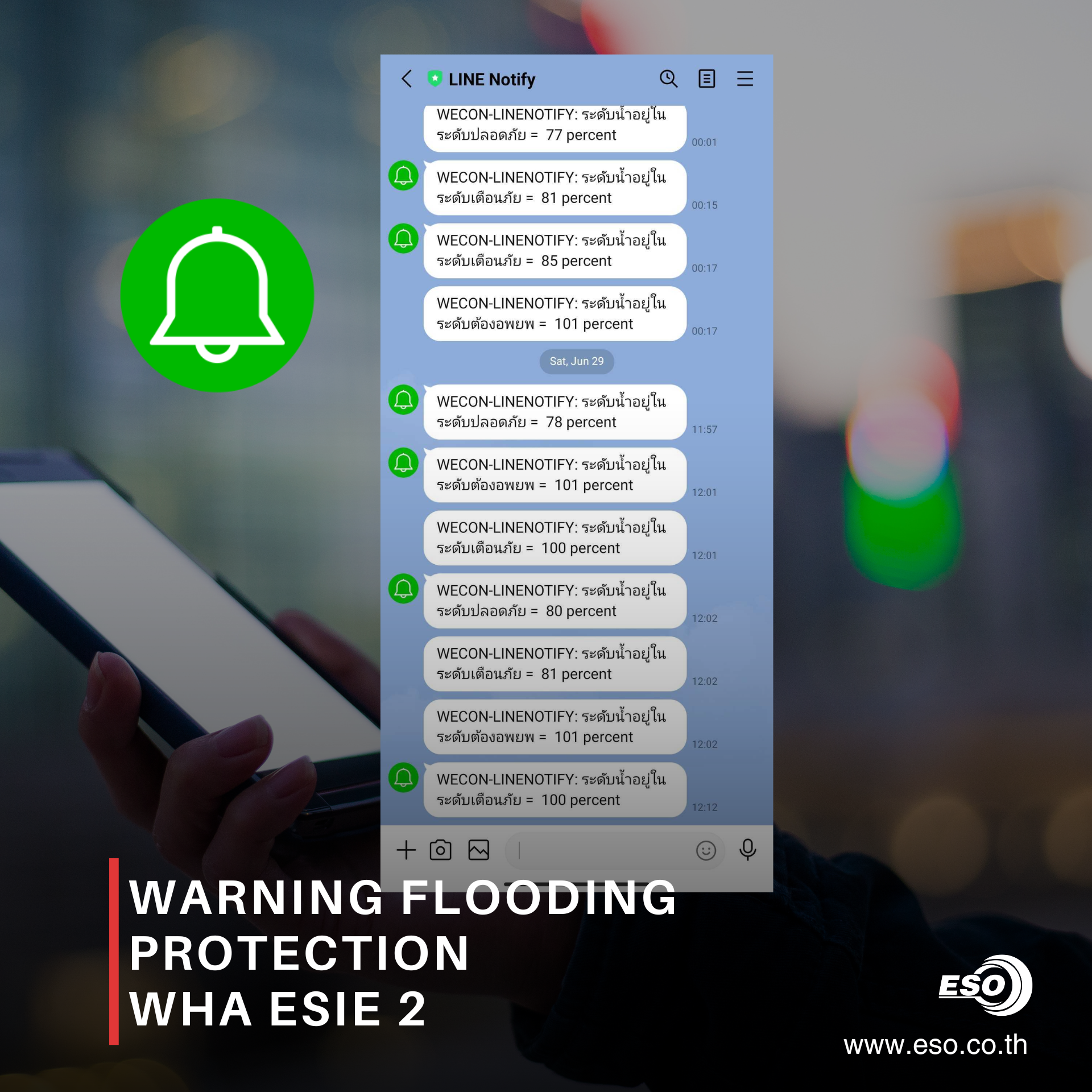

LINE NOTIFY แจ้งเตือนระดับความปลอดภัย โดยโปรแกรมบน HMI WECON

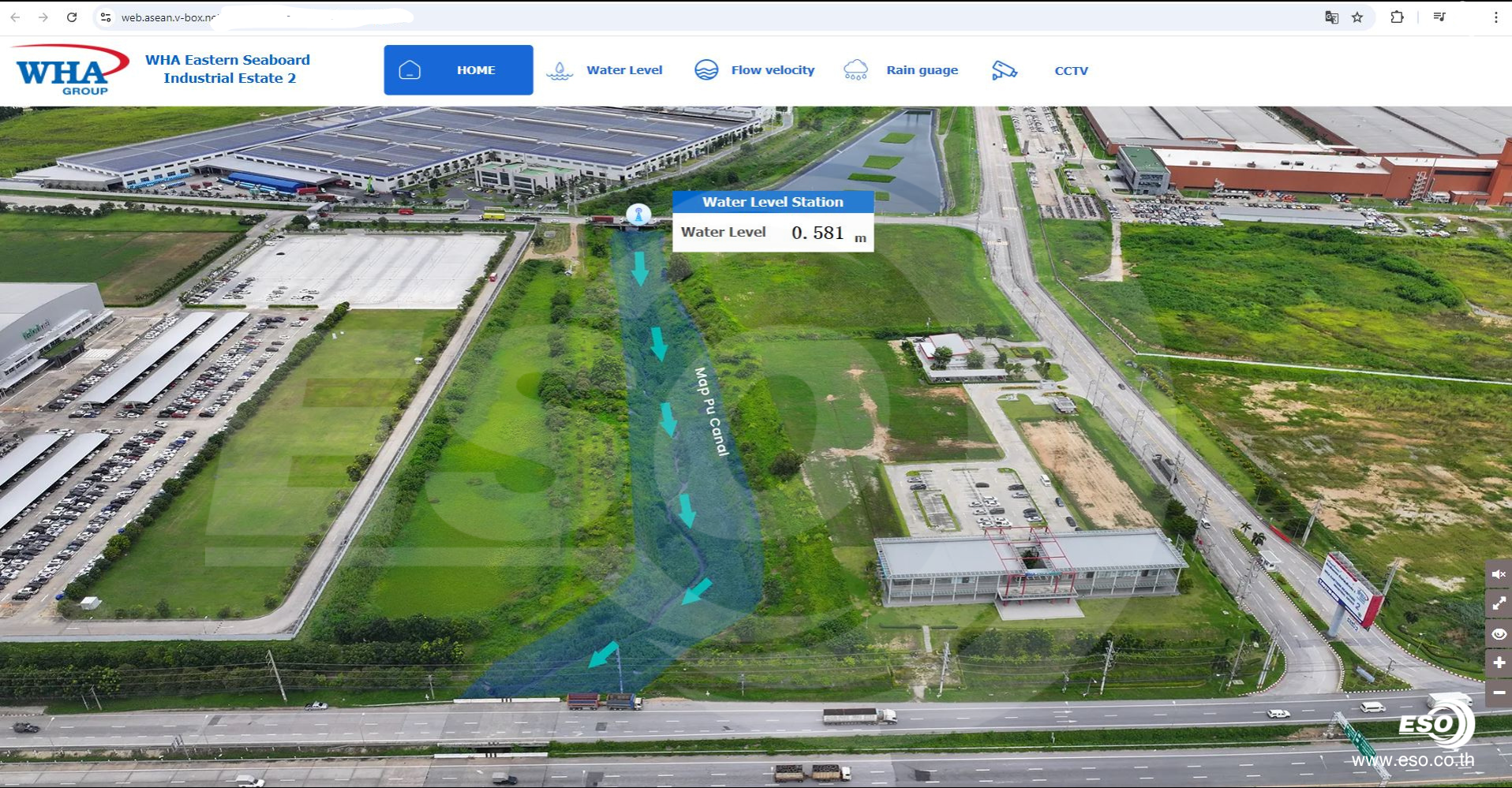

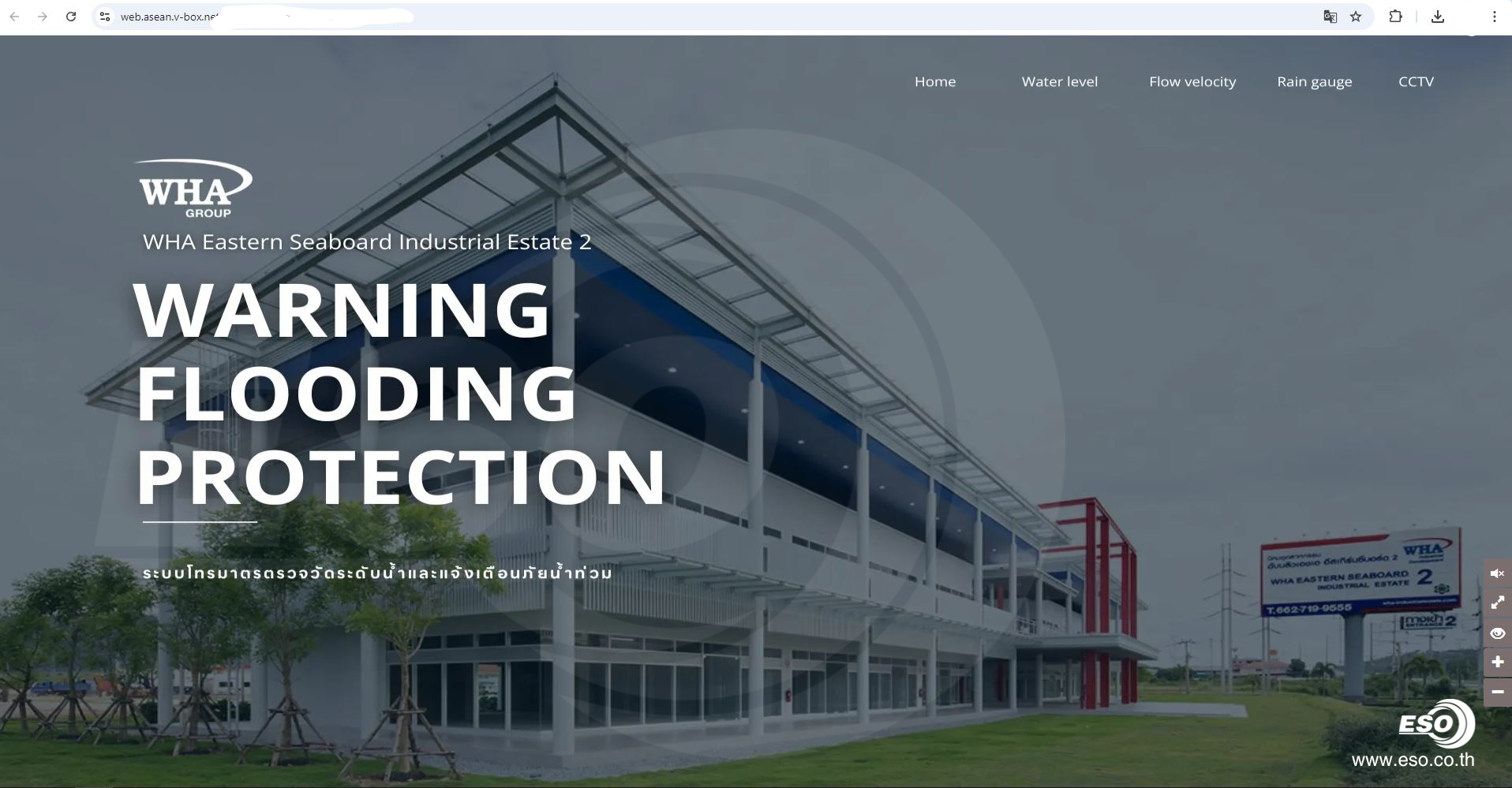

ตัวอย่าง SCADA Dashboard ที่ทำบนระบบ V-NET

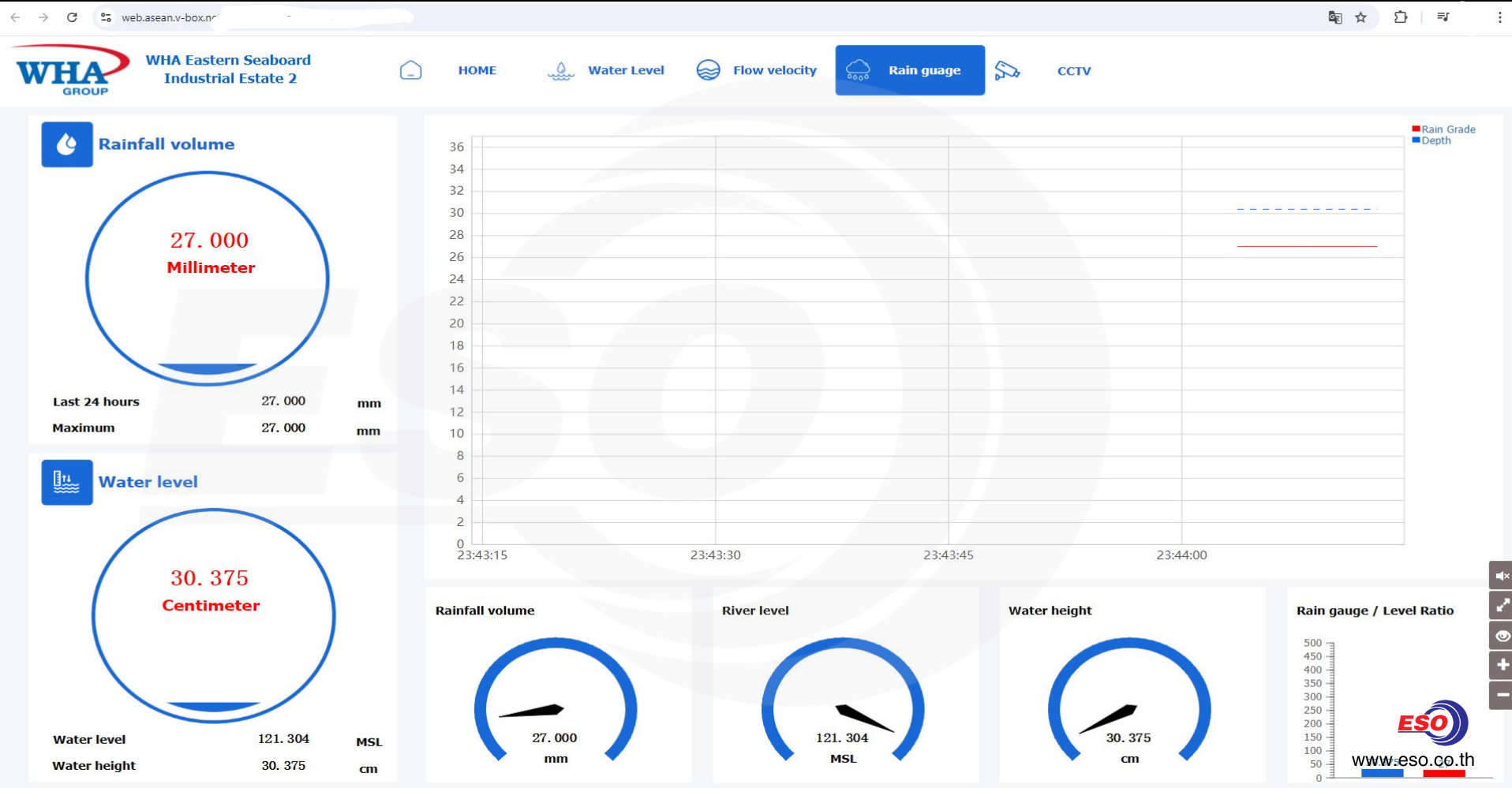

ตัวอย่าง SCADA Dashboard ที่ทำบนระบบ V-NET

ตัวอย่าง SCADA Dashboard ที่ทำบนระบบ V-NET

การเขียนฟังก์ชั่นคำนวณด้วย LUA SCRIPT บน HMI และนำมาแสดงผลบน Cloud SCADA

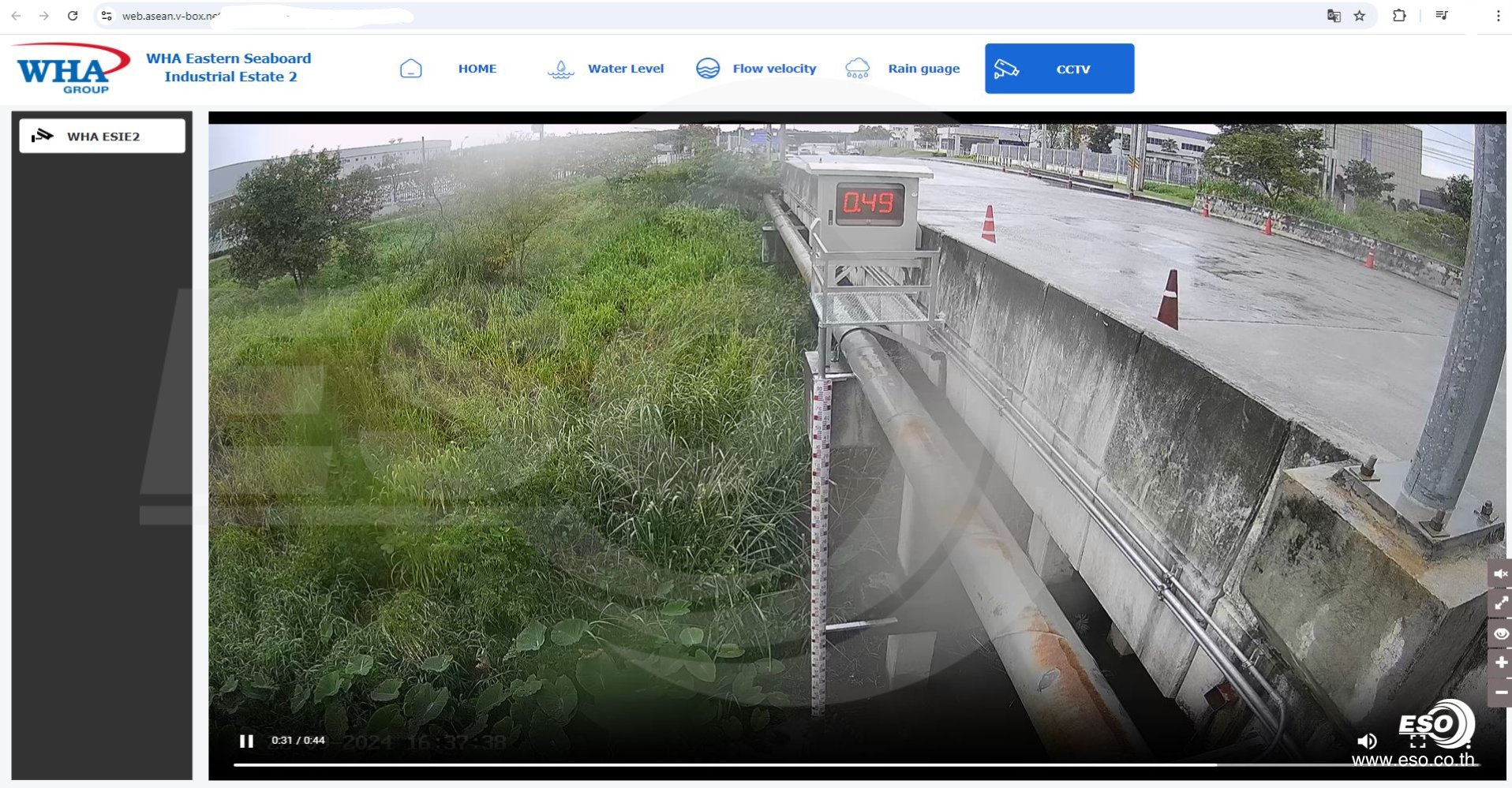

การสตรีมภาพจากกล้อง CCTV EZVIZ มาแสดงผลบน Cloud SCADA V-NET

โพสท์นี้อาจจะยาวสักหน่อยแต่คิดว่าน่าจะเป็นโครงการตัวอย่างที่น่าจะมีประโยชน์กับทุกท่านที่ติดตามจึงได้นำมาแชร์แลกเปลี่ยนประสบการณ์กัน ซึ่งเป็นการประยุกต์ใช้อุปกรณ์และเทคโนโลยีให้เกิดประโยชน์สูงสุดคุ้มค่าต่องบประมาณ โดยโครงการนี้ได้ทำการติดตั้งและทดสอบระบบไปเมื่อเดือนที่ผ่านมา

สุดท้ายนี้ทีมงาน บริษัท อีเอสโอ เทค จำกัด ขอเป็นกำลังใจและเอาใจช่วยผู้ประสบภัยและเจ้าหน้าที่ที่เกี่ยวข้องทุกท่าน ขอให้สถานการณ์คลี่คลายและผ่านพ้นไปได้โดยเร็ว
