What is Current Transformer (CT) ?

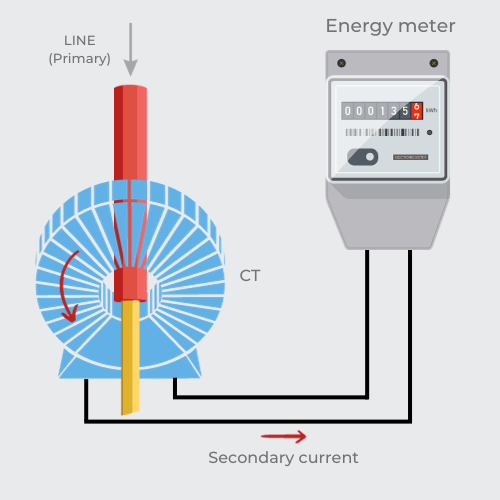

Current transformer หรือเรามักเรียกกันว่า CT บางท่านอาจเรียกหม้อแปลงกระแสเพื่อให้ง่ายต่อการสื่อสาร โดย CT เป็นอุปกรณ์ที่นิยมนำมาใช้วัดกระแสไฟฟ้า AC โดยอาศัยหลักการเหนี่ยวนำทางไฟฟ้า โดยโครงสร้างนั้นไม่ซับซ้อนภายในจะเป็นแกนเหล็กและมีขดลวดพันโดยรอบแกนซึ่งเราเรียกว่าขดลวดด้าน Secondary โดยการใช้งานเราจะนำ CT ไปคล้องกับสายไฟหรือบัสบาร์ซึ่งเราต้องการวัดปริมาณกระแสไฟฟ้าที่ไหลผ่านซึ่งสายไปและบัสบาร์นั้นก็จะเปรียบเสมือนขดลวดทางด้าน Primary ไปโดยปริยายตามหลักการของหม้อแปลงไฟฟ้า ซึ่งเมื่อมีกระแสไหลผ่านสายไฟหรือบัสบาร์จะเกิดการเหนี่ยวนำสนามแม่เหล็กไฟฟ้าและเกิดกระแสไหลวนบนตัวแกนเหล็กและเหนี่ยวนำให้เกิดกระแสไหลที่ขดลวดด้าน Secondary ซึ่งความสัมพันธ์นี้เป็นไปตามสูตร I1/I2  = N2/N1 ซึ่งความสัมพันธ์ของกระแสที่เกิดขึ้นจะแปรผันตามจำนวนรอบของขดลวดด้าน Primary และ Seconday โดยค่ากระแสของ CT จะบอกเป็นค่า Ratio เป็นหลักเช่น 500/5A คือค่าพิกัดกระแสด้าน Primary 500A ต่ออัตราส่วนด้าน Secondary 5A เป็นต้น ซึ่งเรามักนิยมนำไปคล้องเพื่อวัดกระแสไฟฟ้า AC แรงสูงและนำมาต่อเข้ากับมิเตอร์ไฟฟ้าเพื่อความปลอดภัยเป็นต้น
