ระบบส่งและบริหารจัดการน้ำจากพลังงานแสงอาทิตย์ By WECON IoT

โครงการก่อสร้างระบบส่งน้ำเพื่อแก้ปัญหาขาดแคลนน้ำสำหรับการเกษตร อ.บ้านนาสาร จ.สุราษฎร์ธานี

โครงการก่อสร้างระบบส่งน้ำเพื่อแก้ปัญหาขาดแคลนน้ำสำหรับการเกษตร อำเภอบ้านนาสาร จังหวัดสุราษฎร์ธานี ด้วยระบบสูบน้ำพลังงานแสงอาทิตย์ เพื่อแก้ไขปัญหาขาดแคลนน้ำให้กับชาวบ้านและเกษตรกรในพื้นที่ ซึ่งเป็นพื้นที่สวนทุเรียนโดยมากซึ่งต้องการใช้น้ำสำหรับทำการเกษตรปริมาณมาก และจากปัญหาภัยแล้งทำให้ชาวบ้านได้รับผลกระทบ โดยองค์การบริหารส่วนจังหวดสุราษฎร์ธานีได้จัดทำโครงการนี้ขึ้นเพื่อช่วยเหลือเกษตรกรและประชาชนในพื้นที่ ให้มีน้ำใช้ในการทำการเกษตรอย่างเพียงพอ และผลผลิตทางการเกษตรเพิ่มสูงขึ้นส่งผลให้เกษตรกรมีรายได้เพิ่มขึ้น นำไปสู่คุณภาพชีวิตและความกินดี

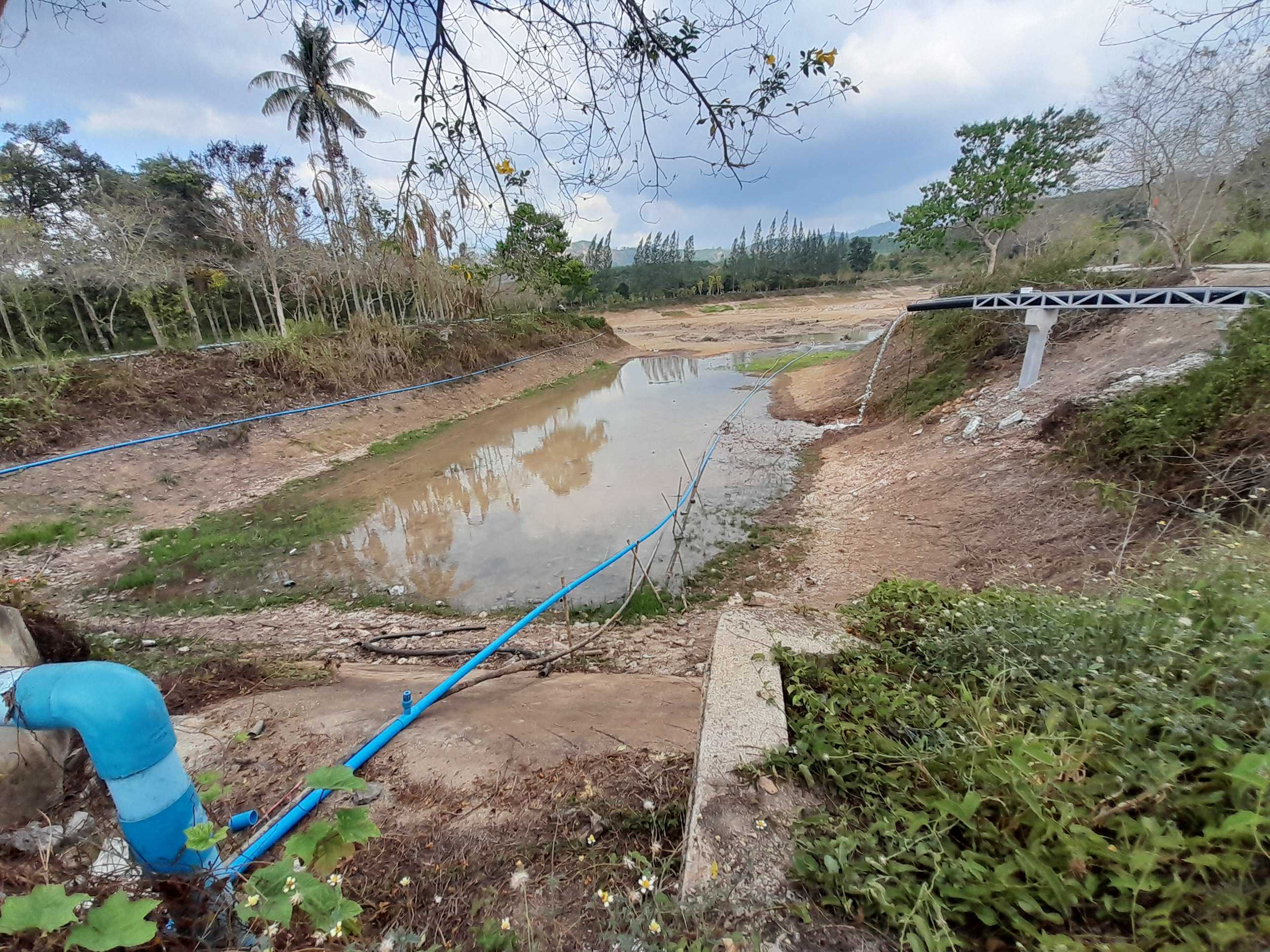

อ่างเก็บน้ำสาธารณะสำหรับชาวบ้านในพื้นที่ใช้เพาะปลูกและการเกษตร

โดยโครงการจะเป็นการใช้ปั้มสูบน้ำจากขุมเหมืองซึ่งเป็นแหล่งน้ำธรรมชาติขนาดใหญ่และส่งน้ำไปยังพื้นที่ลำคลองและจุดรับน้ำสาธรณะต่างๆ ในพื้นที่เพื่อให้ชาวบ้านได้ใช้ประโยชน์ร่วมกัน ทางบริษัท อีเอสโอ เทค จำกัด ได้รับเกียรติที่ได้เข้าร่วมเป็นส่วนหนึ่งของโครงการในการเป็นที่ปรึกษาจัดวางระบบและโครงข่ายควบคุมสถานีส่งน้ำด้วยเทคโนโลยีระบบ IoT พร้อมทั้งแนะนำจัดหาอุปกรณ์และเซนเซอร์ต่างๆ ให้เป็นไปตามมาตรฐาน

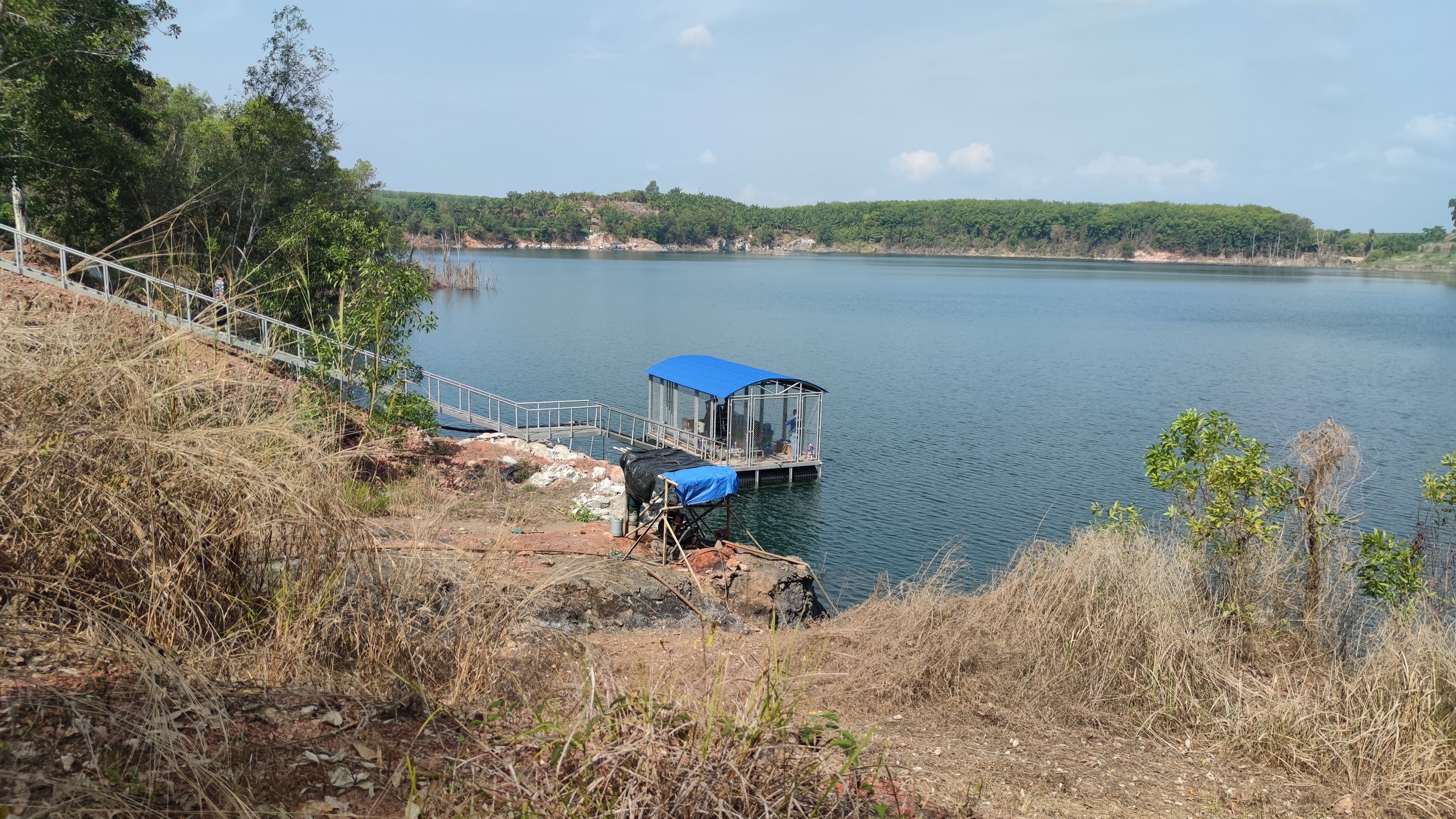

แหล่งเก็บน้ำขุมเหมือง อำเภอบ้านนาสาร จังหวัดสุราษฎร์ธานี

ซึ่งทีมงาน อีเอสโอ เทค ได้แนะนำอุปกรณ์และจัดหาเพื่อนำมาออกแบบระบบและโซลูชั่นที่ใช้งานง่ายและมีประสิทธิภาพ รวมทั้งใช้ต้นทุนที่ไม่สูงมากแต่มีความทนทานในการใช้งานระยะยาว ซึ่งอุปกรณ์ที่ทาง บริษัท อีเอสโอ เทค ได้แนะนำและจัดหานั้นล้วนแล้วแต่เป็นอุปกรณ์ที่ใช้สำหรับงานในอุตสาหกรรม มีมาตรฐานสูงและถูกพิสูจน์การใช้งานมาอย่างมากมายในอุตสาหกรรม

โดยอุปกรณ์หลักนั้นจะได้แก้ Hybrid Inverter จากแบรนด์ JNTECH ซึ่งสามารถรับพลังงานได้จากสองแหล่งคือจากแผงโซล่าเซลล์ที่ติดตั้งในโครงการ และรองรับการต่อแหล่งจ่ายไฟจากระบบไฟฟ้าที่อาจจะขยายเขตเข้ามาในตัวโครงการในอนาคต แต่ในปัจจุบันจุดที่ตั้งของโครงการอยู่ในป่ายางลึกทำให้ไม่มีระบบไฟฟ้าจึงจำเป็นต้องใช้ระบบไฟฟ้าจากแผงโซล่าเซลล์ และควบคุมการทำงานด้วย WECON PLC LX5S ที่ติดตั้งในแต่ละตู้และทุกตัวจะเชื่อมต่อข้อมูลกันเพื่อสั่งงานอัตโนมัติ

ตู้ควบคุม Solar Hybrid Inverter และ WECON PLC LX5S

โดยระบบได้ถูกออกแบบให้สถานีส่งน้ำและจุดรับน้ำเชื่อมโยงข้อมูลระหว่างกันเพื่อใช้ควบคุมสั่งงานปั้มน้ำทั้ง 3 ตัวด้วย IoT Gateway และใช้ระบบ PLC เป็นคอนโทรลเลอร์ในการควบคุม Hybrid Inverter ซึ่งรับพลังงานจากแผงโซล่าเซลล์

 ทีมงานได้ออกแบบโปรแกรมให้ Hybrid Inverter ทั้ง 3 ชุดให้ทำงานที่ประสิทธิภาพสูงสุดโดยอาศัย Solar Pyranometer ซึ่งเปรียบเสมือนดวงตาของระบบโซล่าเซลล์ในการวัดความเข้มแสงร่วมกับข้อมูลพลังงานที่ได้รับจากแผงโซล่าเซลล์ในการสั่งงานปั้มน้ำทั้ง 3 ตัว ให้สลับและสั่งการทำงานอัตโนมัติตามพลังงานเพื่อให้ได้ปริมาณน้ำที่สูบได้ต่อวันสูงที่สุด

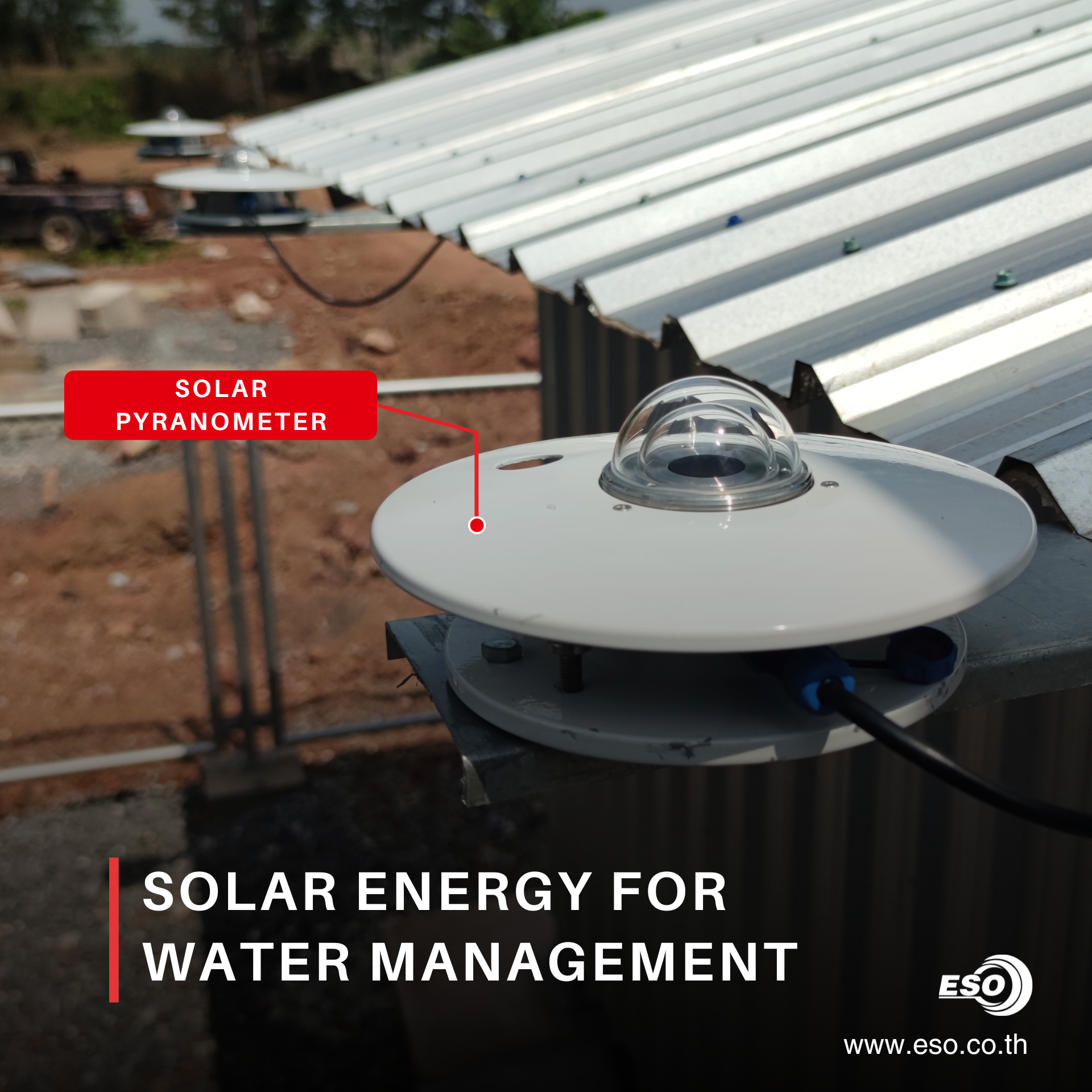

Solar Pyranometer ที่ติดตั้งเพื่อวัดค่าความเข้มแสงสำหรับจัดการพลังงาน

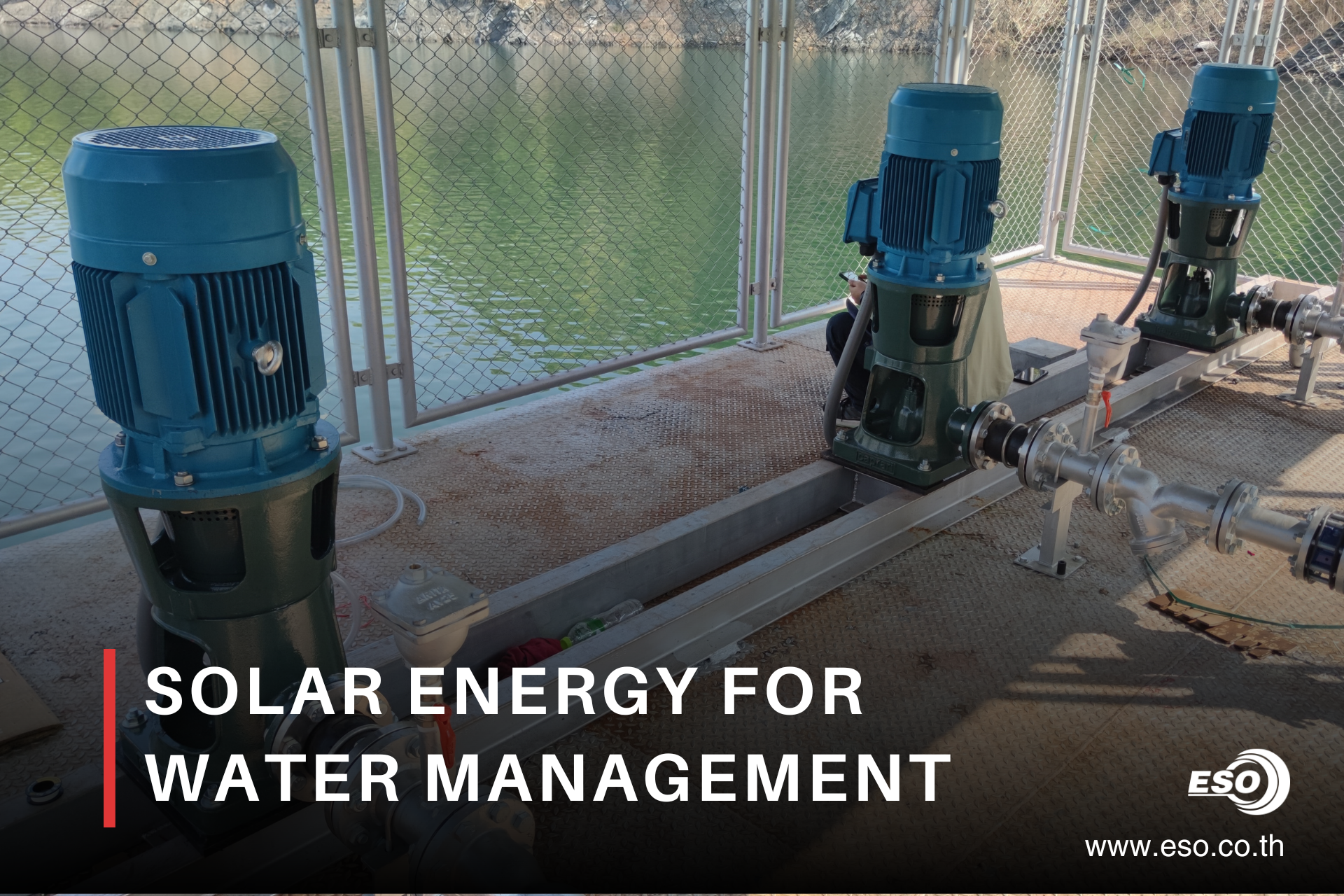

มอเตอร์ปั้มน้ำทั้ง 3 ตัวที่ติดตั้ง ณ สถานีสูบลอยน้ำ

ซึ่งระบบจะมีตู้ V-BOX IoT Gateway WECON ติดตั้งที่สถานีสูบน้ำพลังงานแสงอาทิตย์ในการอ่านข้อมูลจาก PLC และ เซนเซอร์ต่างๆ ที่สถานีสูบน้ำ ส่งข้อมูลขึ้นระบบ V-NET และออกแบบ Dashboard SCADA แสดงผลและสั่งงานได้จากส่วนกลางโดยไม่ต้องเข้ามาในพื้นที่ ซึ่งผู้ดูแลระบบสามารถดูข้อมูลจากเซนเซอร์ต่างๆและสถานะของระบบจากที่ใดก็ได้ โดยจะมีข้อมูลของ Solar Hybrid Inverter ทั้ง 3ตัว , ระดับน้ำที่วัดได้จาก Submersible Level Sensor , มาตรวัดน้ำ (Electromagnetic Flow meter) , ค่าความเข้มแสงที่วัดได้จาก Solar Pyranometer เป็นต้น

ตู้ WECON V-BOX IoT Gateway ติดตั้งที่สถานีสูบน้ำรวบรวมข้อมูลและสั่งงานระบบ

ทีมวิศวกร บ.อีเอสโอ เทค ตั้งค่าและออกแบบโปรแกรมควบคุมและแสดงผลบน V-NET SCADA

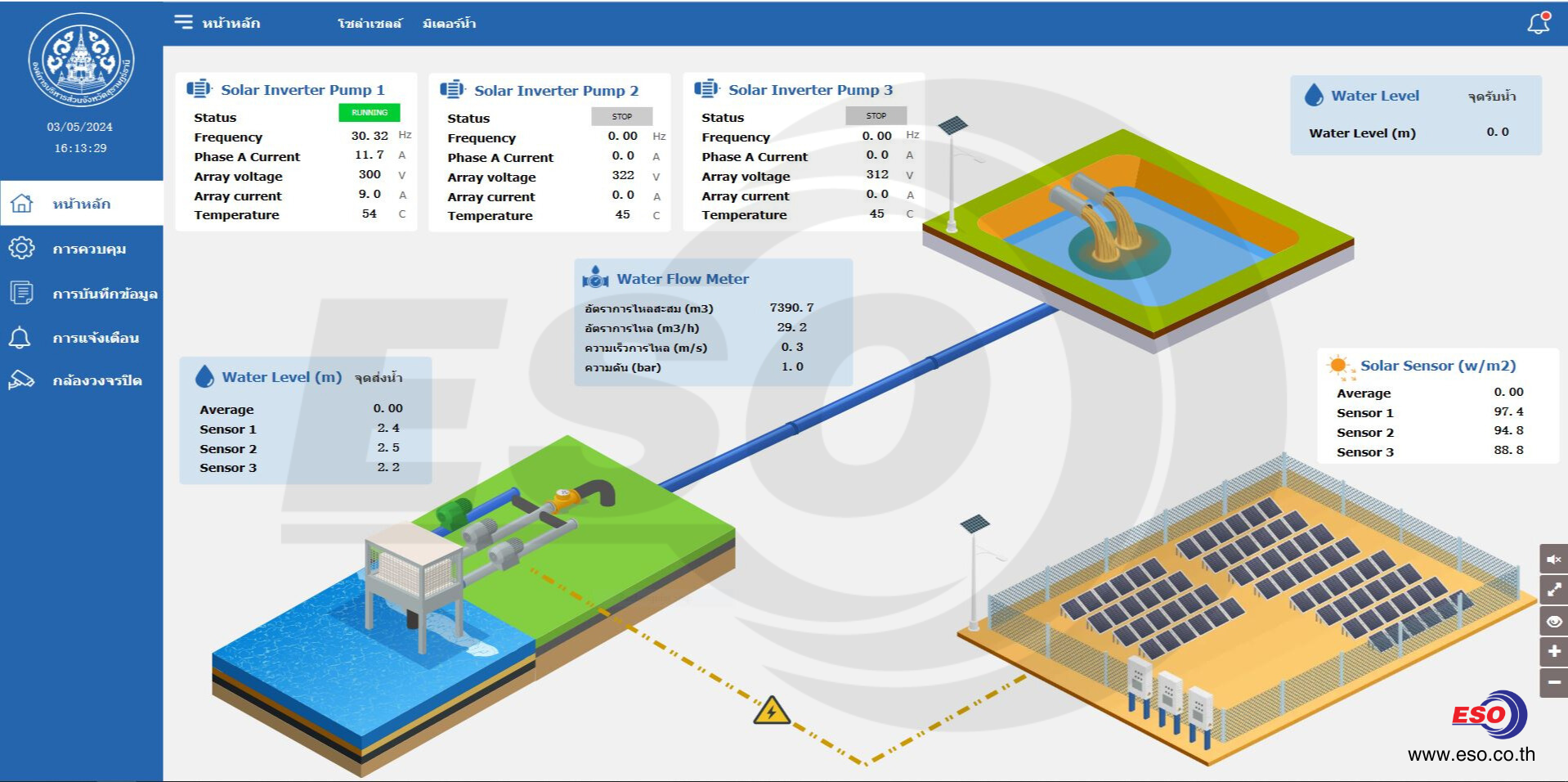

V-NET Dashboard SCADA ที่ออกแบบโดยทีมงาน อีเอสโอ เทค

สำหรับมาตรวัดน้ำระบบนี้ได้ใช้ Electromagnetic Flow Meter รุ่น AIMAG-E Series จากแบรนด์ Artang ขนาด 8 นิ้ว ซึ่งเป็นรุ่นพิเศษที่ Built-in Lithium battery มาในตัวทำให้ไม่ต้องเดินสายระบบแหล่งจ่ายไฟมาให้มาตรวัดน้ำ โดยจะเหมาะกับระบบส่งน้ำที่อยู่ในห่างไกลจากพื้นที่เช่นนี้ โดยจะวัดปริมาณการสูบน้ำสะสม และอัตราการไหลรวมแบบเรียลไทม์เชื่อมต่อกับระบบ WECON V-BOX

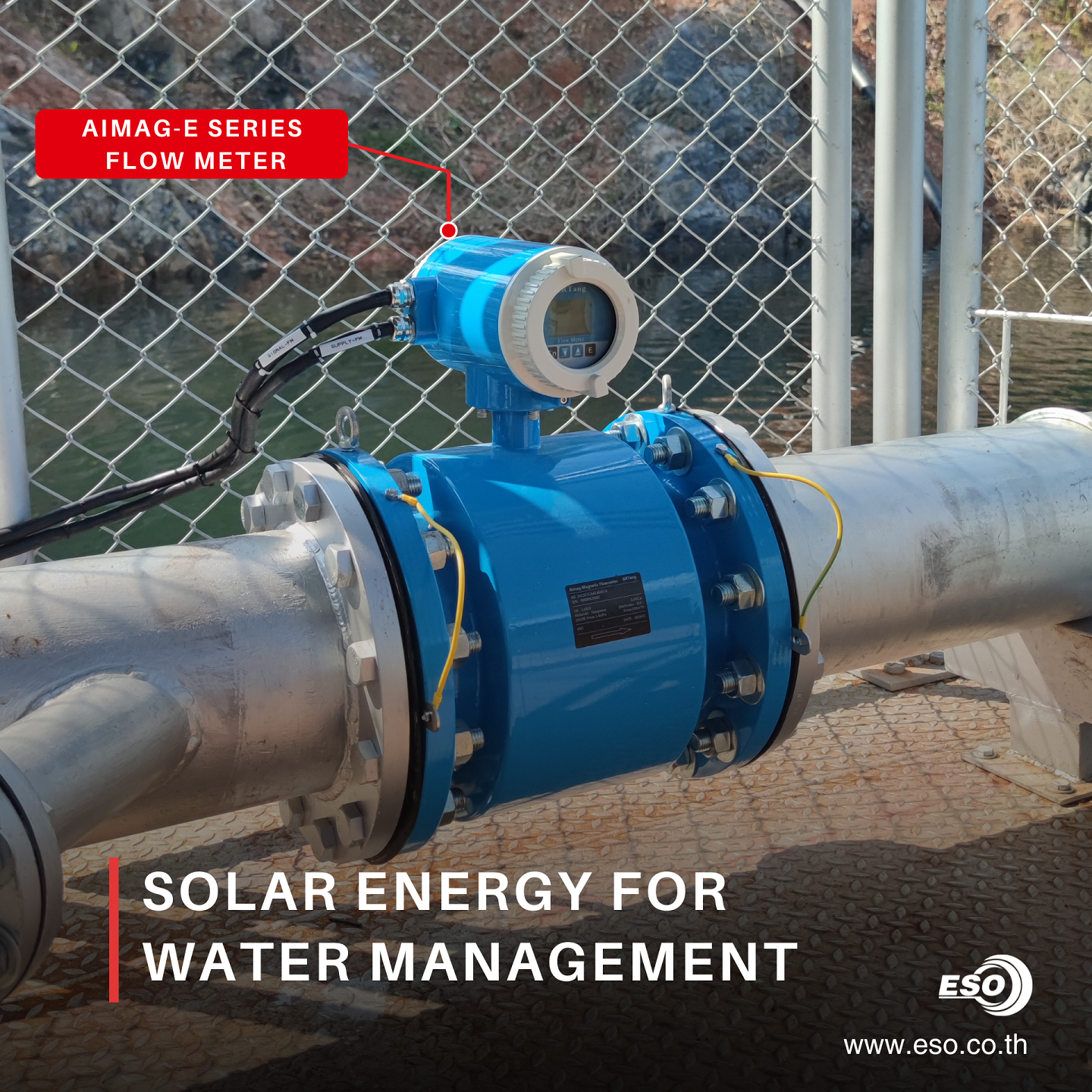

Electromagnetic Flow Meter แบรนด์ Artang รุ่น AIMAG-E Series ขนาด 8 นิ้ว

และระบบนี้จะมีตู้ Remote WECON V-Box IoT Gateway อีก 1 ชุด ติดตั้ง ณ บริเวณจุดรับน้ำสาธารณะที่จะสูบน้ำไปพักไว้สำหรับเกษตรกรและชาวบ้านในพื้นที่ได้นำไปใช้ โดยตู้ V-Box ทั้งสองฝั่งจะเชื่อมต่อข้อมูลระหว่างกันซึ่งจะเชื่อมโยงข้อมูลระดับน้ำของทั้งสองฝั่งเพื่อสั่งงานมอเตอร์ปั้มน้ำอัตโนมัติด้วย หากบ่อรับน้ำระดับน้ำเต็มและจะส่งสัญญาณไปหยุดปั้มที่ฝั่งสถานีสูบน้ำได้โดยผ่านระบบคลาวด์ V-NET ทำให้ลดข้อจำกัดในการลากสายเซนเซอร์ซึ่งเป็นไปไม่ได้ในการลากสายสัญญาณมายังสถานีสูบน้ำซึ่งห่างกันถึง 5-10 กิโลเมตร ซึ่งเวฯเซอร์วัดระดับน้ำจะใช้ Submersible Level Sensor จากแบรนด์ SUPMEA ในการวัดระดับทั้งจุดรับน้ำและสถานีสูบน้ำ

ตู้ Remote V-BOX IoT Gateway ที่ติดตั้งฝั่งจุดรับน้ำ

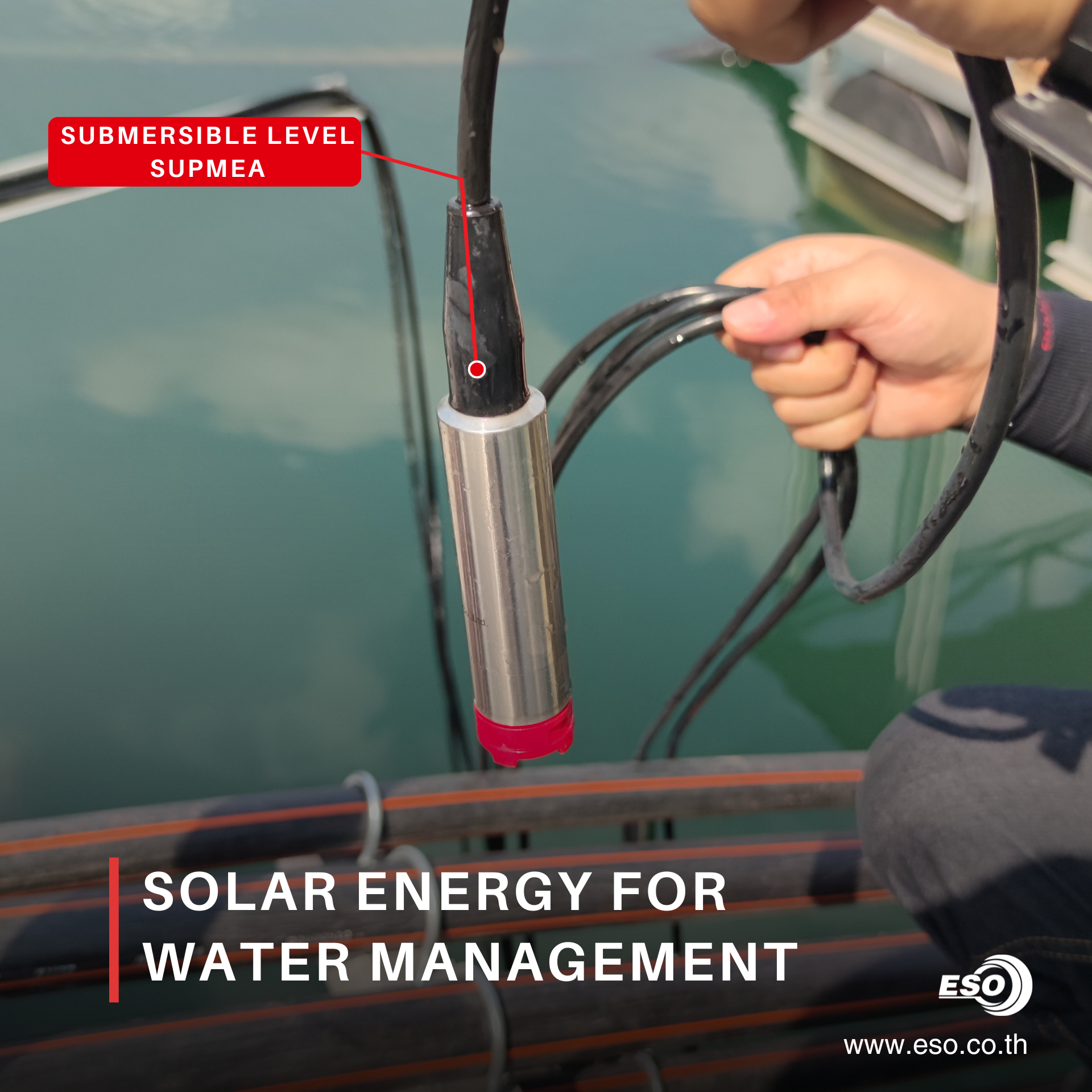

Supmersible Level Sensor วัดระดับน้ำทั้งสองจุด

ในโอกาสนี้ทีมงานบริษัท อีเอสโอ เทค ได้มีโอกาสต้อนรับท่านปลัดองค์การบริหารส่วนจังหวัดสุราษฎร์ธานีและคณะที่ได้เข้าตรวจเยี่ยมติดตามงาน และรับฟังบรรยายสรุปหลักการทำงานและการสั่งงานระบบด้วยระบบ IoT ซึ่งโครงการได้ดำเนินการแล้วเสร็จตามกำหนดเมื่อเดือน เมษายนที่ผ่านมา ซึ่งถือว่าเป็นโครงการที่มีประโยชน์ต่อชาวบ้านในพื้นที่เป็นอย่างมาก เป็นโครงการที่สามารถเพิ่มศักยภาพการผลิตภาคเกษตรกรรมและสามารถสร้างแนวทางที่จะช่วยให้เกษตรกรไทยแก้ปัญหาความยากจน ลดความเหลื่อมล้ำทางสังคม และส่งเสริมอาชีพเกษตรกรรมให้มีความมั่นคงต่อไป

ทีมงานบริษัท อีเอสโอ เทค จำกัด ได้บรรยายสรุปและแนะนำการใช้งานระบบให้แก่ท่านปลัดองค์การบริหารส่วนจังหวัดสุราษฎร์ธานี

ทีมงานบริษัท อีเอสโอ เทค จำกัด อธิบายการใช้งานระบบให้แก่ทีมงานท่านปลัดองค์การบริหารส่วนจังหวัดสุราษฎร์ธานี

โครงการนี้ถือเป็นโครงการต้นแบบในพื้นที่จังหวัดสุราษฏร์ธานี ที่ได้มีการนำงบประมาณและภาษีมาใช้อย่างคุ้มค่า สามารถบรรเทาความเดือดร้อนและแก้ไขปัญหาให้กับเกษตรกรและชาวบ้านในพื้นที่ที่ขาดแคลนน้ำสำหรับการเกษตรได้เป็นอย่างดี ตัวระบบนำเทคโนโลยีที่ลงทุนไม่สูงและใช้งานได้จริงมาประยุกต์ให้เกิดประสิทธิภาพสูงสุดในการใช้งาน นับว่าเป็นโครงการที่ยอดเยี่ยมอีกหนึ่งโครงการที่ทางบริษัทฯ ได้รับเกียรติในการเข้าไปร่วมงาน ต้องขอขอบพระคุณทีมงานและคณะเจ้าหน้าที่จากองค์การบริหารส่วนจังหวัดสุราษฎร์ธานี ที่อำนวยความสะดวกในเรื่องต่างๆ มา ณ ที่นี้
