ระบบระบายอากาศสำหรับไนต์คลับ (Air Ventilation System)

ระบบระบายอากาศไนต์คลับควบคุมด้วย PLC HMI

ระบบระบายอากาศสำหรับไนต์คลับ บริษัท อีเอสโอ เทค จำกัด ได้มีโอกาสเป็นที่ปรึกษาโครงการจัดทำระบบระบายอากาศให้กับไนต์คลับแห่งหนึ่ง ย่านถนนข้าวสาร โดยเป็นการออกแบบและปรับปรุงระบบระบายอากาศใหม่สำหรับอาคารให้เป็นไปตามมาตรฐานการควบคุมอาคาร ซึ่งไนต์คลับถือเป็นที่ซึ่งมีผู้คนอยู่รวมกันหนาแน่นในพื้นที่จำกัดทำให้ต้องมีการออกแบบการระบายอากาศที่มีประสิทธิภาพเพื่อการถ่ายเทของอากาศในพื้นที่อย่างเหมาะสม ทั้งนี้เพื่อความปลอดภัยสำหรับผู้มาใช้บริการและพนักงานเอง

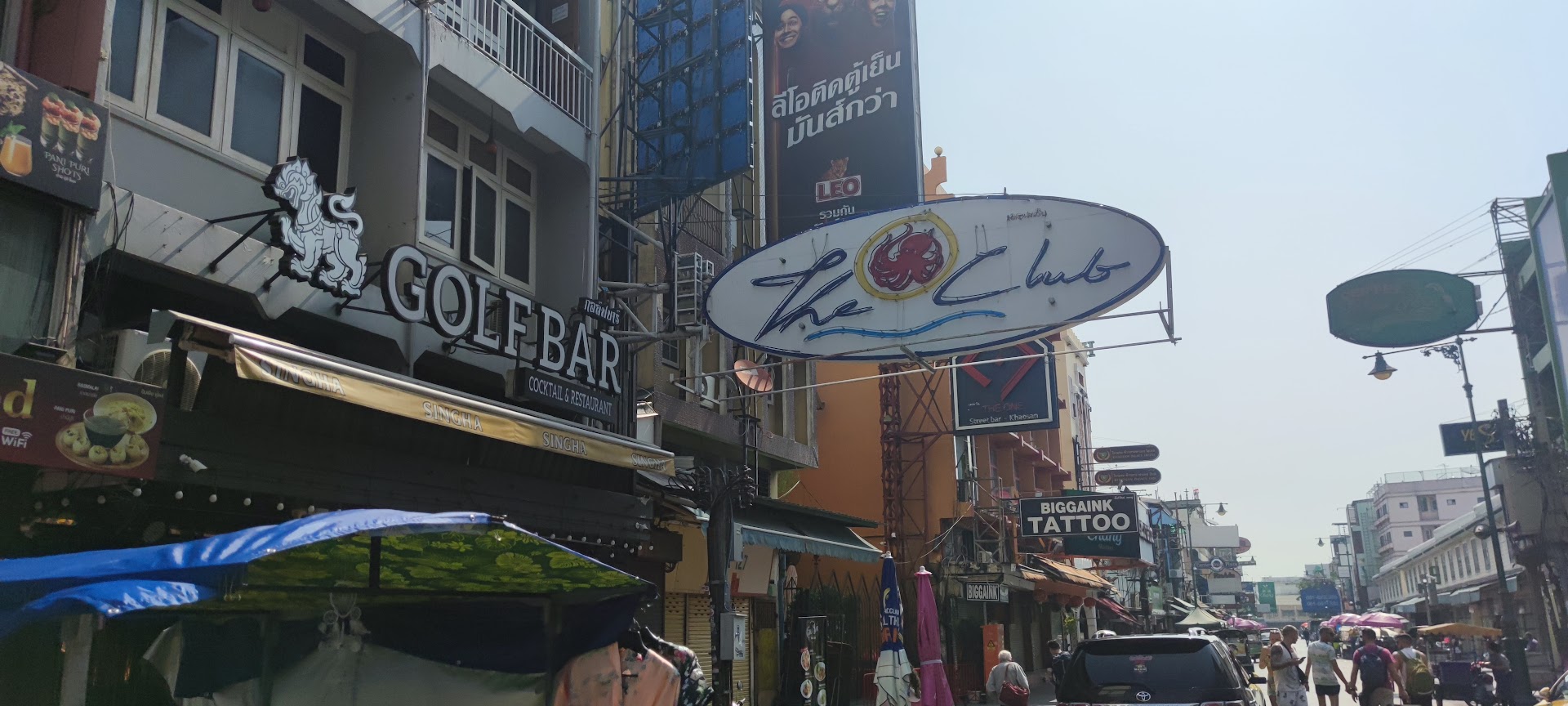

ไนท์คลับย่านข้าวสารที่จัดทำระบบระบายอากาศ

ระบบมีการติดตั้งพัดลมดูดอากาศมาตรฐานอุตสาหกรรมจำนวน 2 ชุดด้วยกัน และเป็นสเปคพิเศษที่สามารถทนอุณหภูมิได้สูงแม้จะเกิดเพลิงไหม้พัดลมดูดอากาศยังสามารถจะทำงานได้ต่อเนื่องชั่วขณะเพื่อความปลอดภัยและในกรณีฉุกเฉิน ซึ่งพัดลมทั้งสองชุดจะทำงานร่วมกัน อีกทั้งยังมีระบบจ่ายไฟสำรองในกรณีฉุกเฉินอีกด้วย

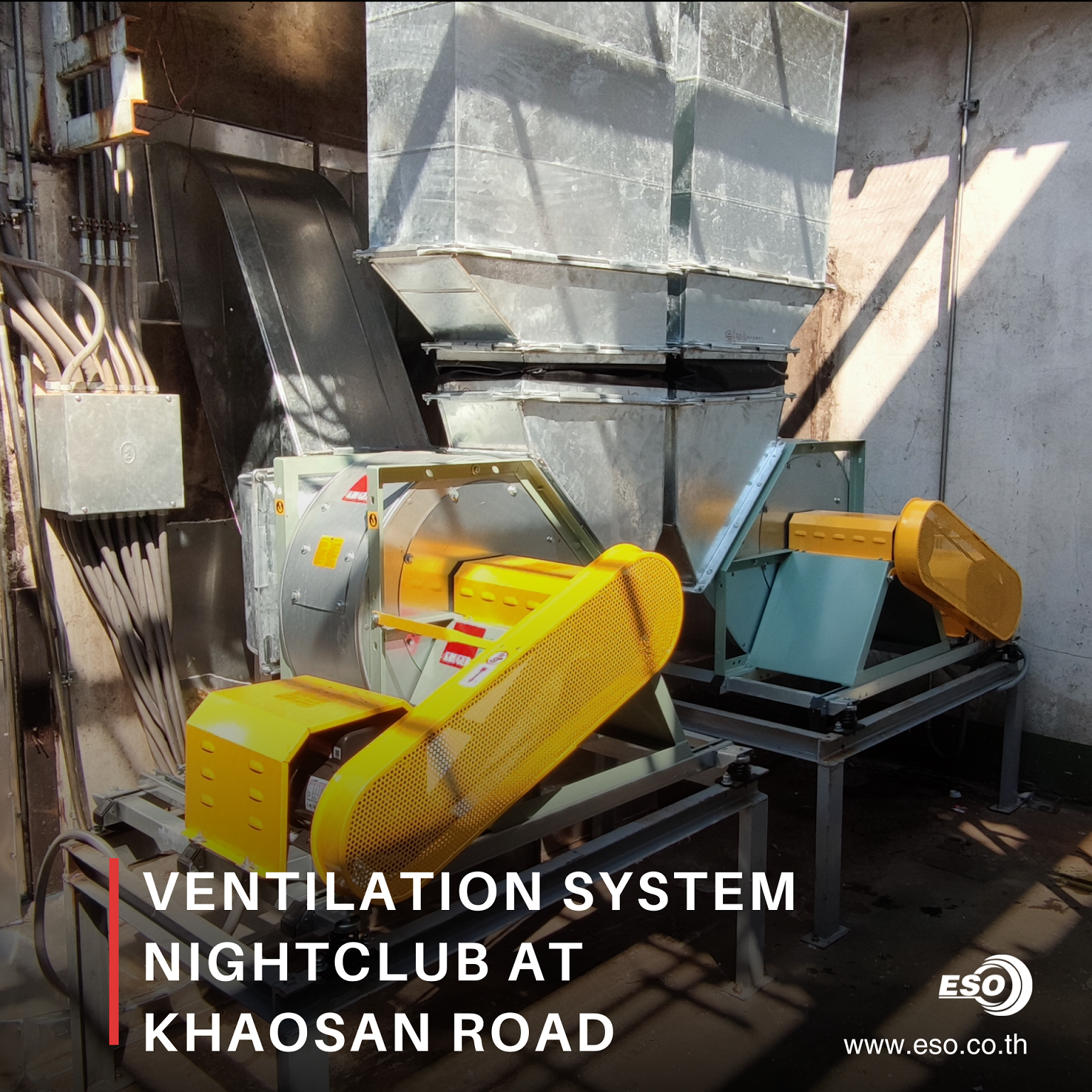

พัดลมดูดอากาศ 2 ชุดที่ติดตั้งที่ไนต์คลับ

โดยทีมงานเราได้รับหน้าที่ออกแบบตู้ควบคุมและออกแบบโปรแกรม PLC ควบคุมรวมไปถึง Dashboard ของ HMI ควบคุมและสั่งงาน ระบบควบคุมนี้ใช้ PLC CPU LX3VP จากแบรนด์ WECON เป็นคอนโทรลเลอร์หลักในการควบคุมและมีหน้าจอ WECON HMI ig Series ขนาด 7 นิ้วติดตั้งหน้าตู้สำหรับควบคุมสั่งงานที่หน้างาน รองรับระบบ IoT รีโมทสั่งงานผ่านสมาร์ทโฟนจากระบบ V-NET

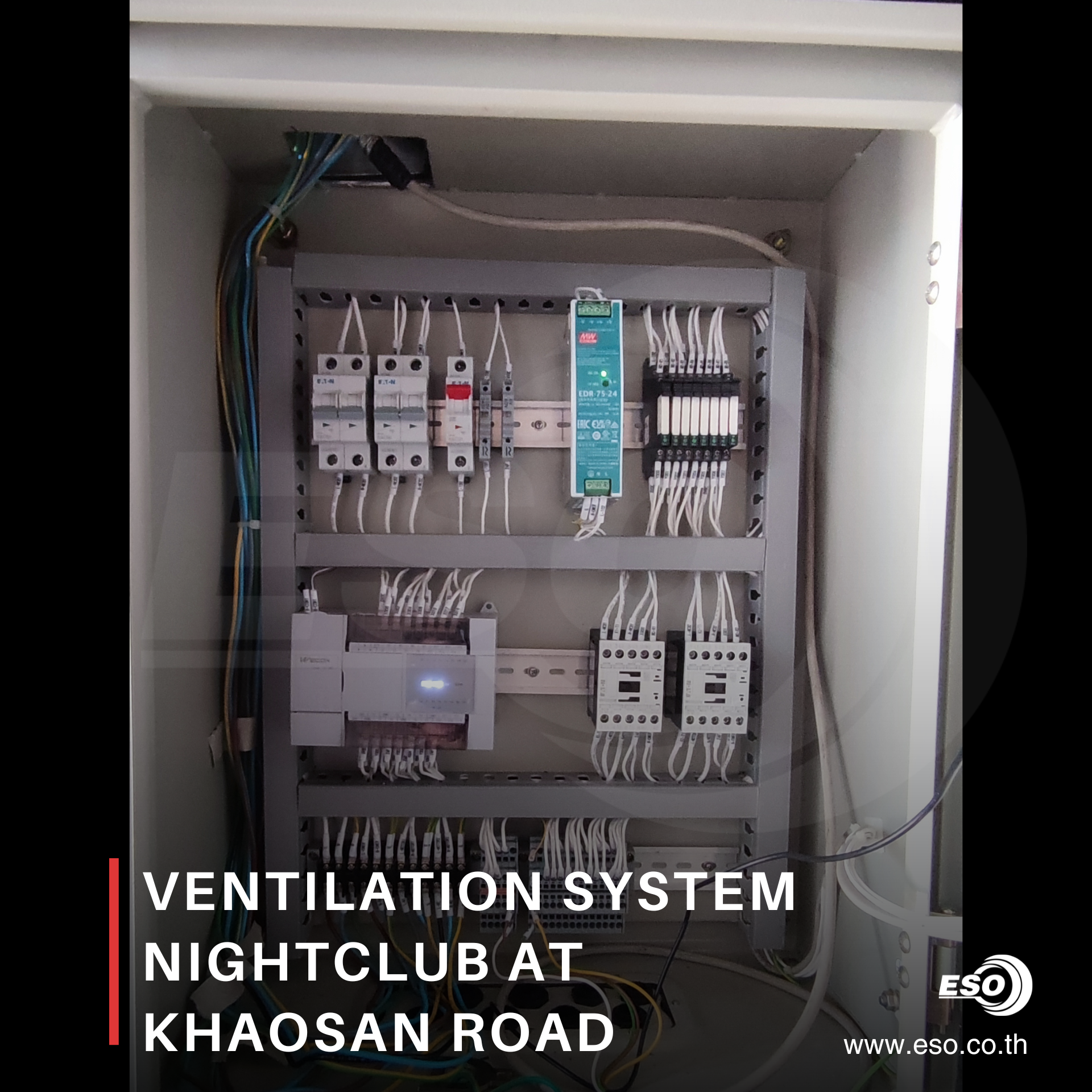

ตู้ควบคุม PLC WECON

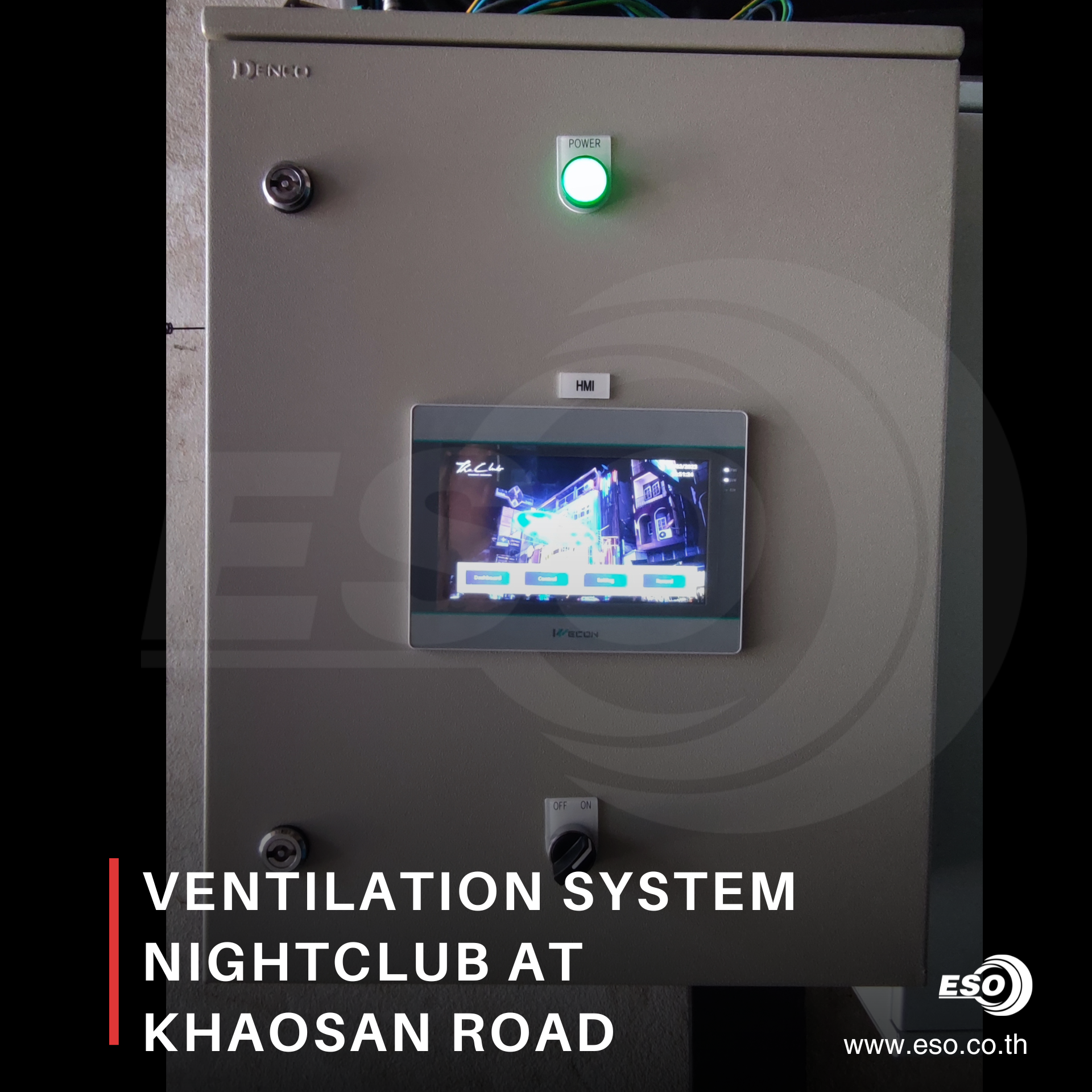

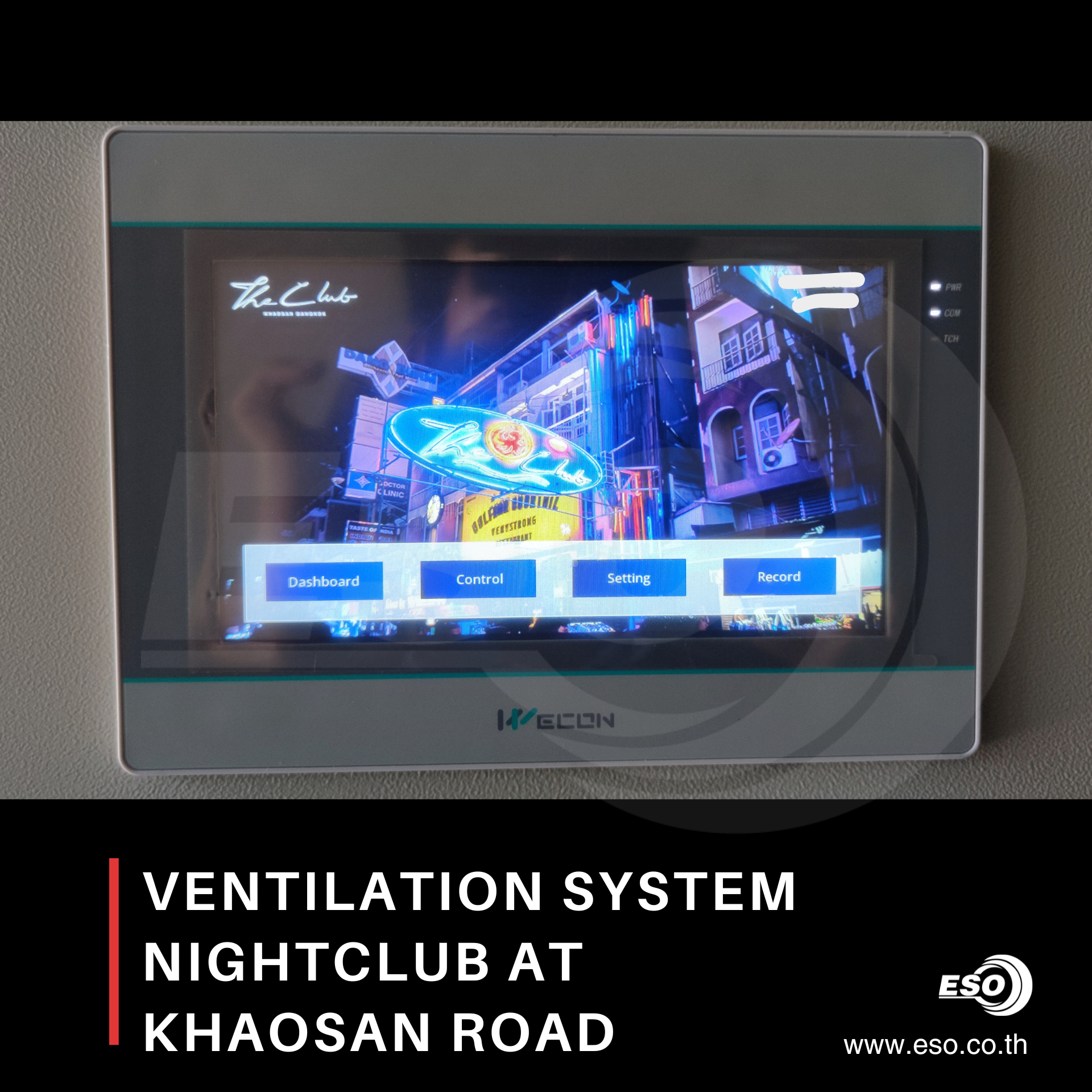

HMI WECON PI3070ig-C Series รองรับการรีโมทผ่าน V-NET Cloud

โดยฟังก์ชั่น V-NET Cloud ที่รองรับนั้นทำให้ผู้ใช้งานหรือผู้ควบคุมสามารถมอนิเตอร์ระบบได้ตลอดเวลา สามารถสั่งงานเปิด-ปิดในกรณีฉุกเฉินได้ทันท่วงทีผ่านสมาร์ทโฟนไม่ว่าจะอยู่บริเวณใดในไนท์คลับ

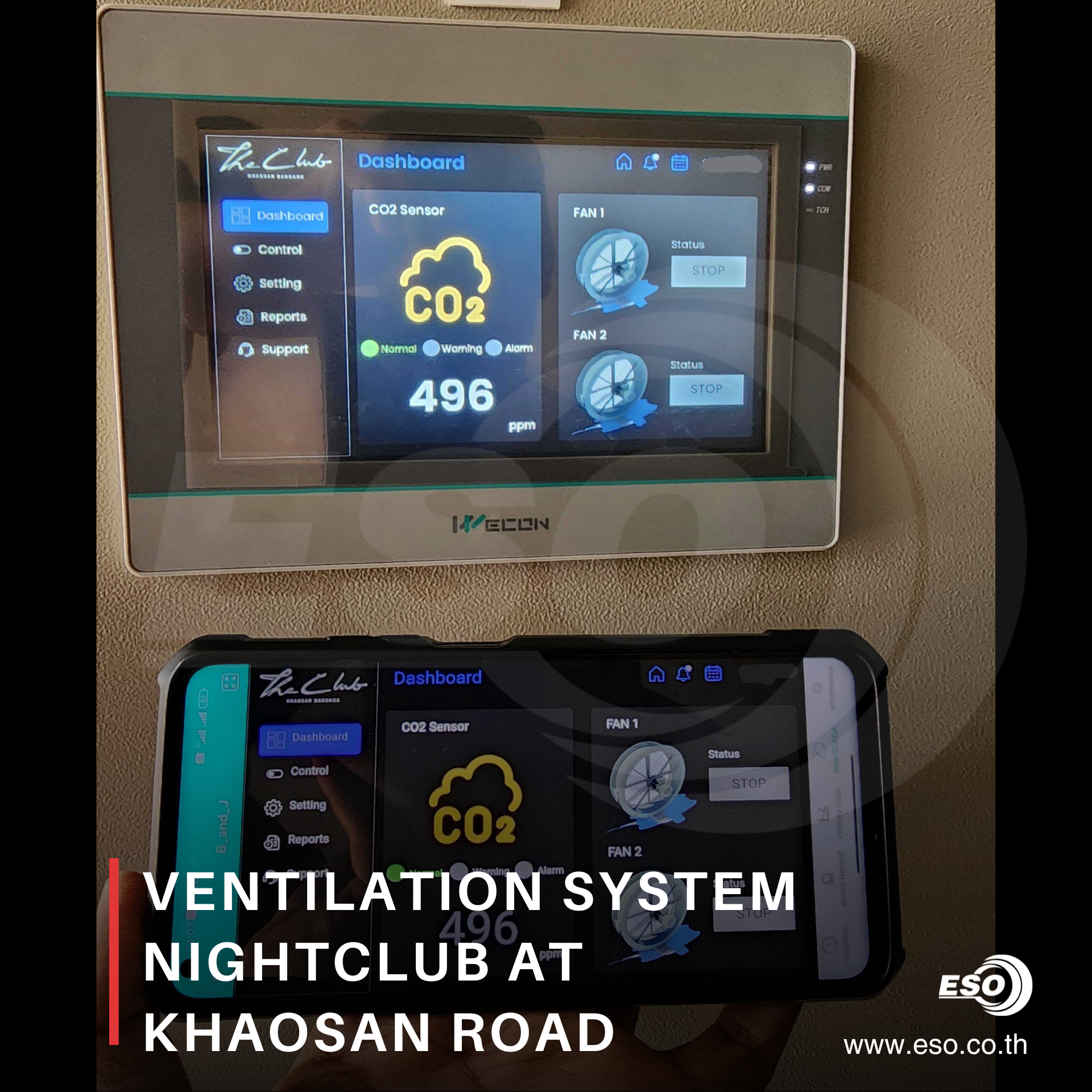

WECON HMI รองรับการรีโมทผ่านแอพพลิเคชั่น V-NET

Interface Dashboard ของหน้าจอ WECON HMI

ไฮไลท์ที่สำคัญจะอยู่ที่การติดตั้งเพิ่มเติมเซนเซอร์วัดคาร์บอนไดออกไซด์ (CO2) เข้าไปที่โถงกลางเพื่อควบคุมพัดลมดูดอากาศให้ทำงานอัตโนมัติตามปริมาณ CO2 โดยเลือกใช้เซนเซอร์ GS43 Series จากแบรนด์ eyc-tech ซึ่งมีความแม่นยำและได้มาตรฐาน โดยโปรแกรมการทำงานอัตโนมัติด้วย PLC WECON ซึ่งจะทำการทำงานพัดลมทั้งสองชุดตามค่าของ CO2 ที่ตรวจวัดได้เป็นลำดับ เพื่อให้ระดับของ CO2 ในโถงกลางที่ผู้คนรวมตัวกันหนาแน่นอยู่ในเกณฑ์ที่ปลอดภัยแก่นักท่องเที่ยว

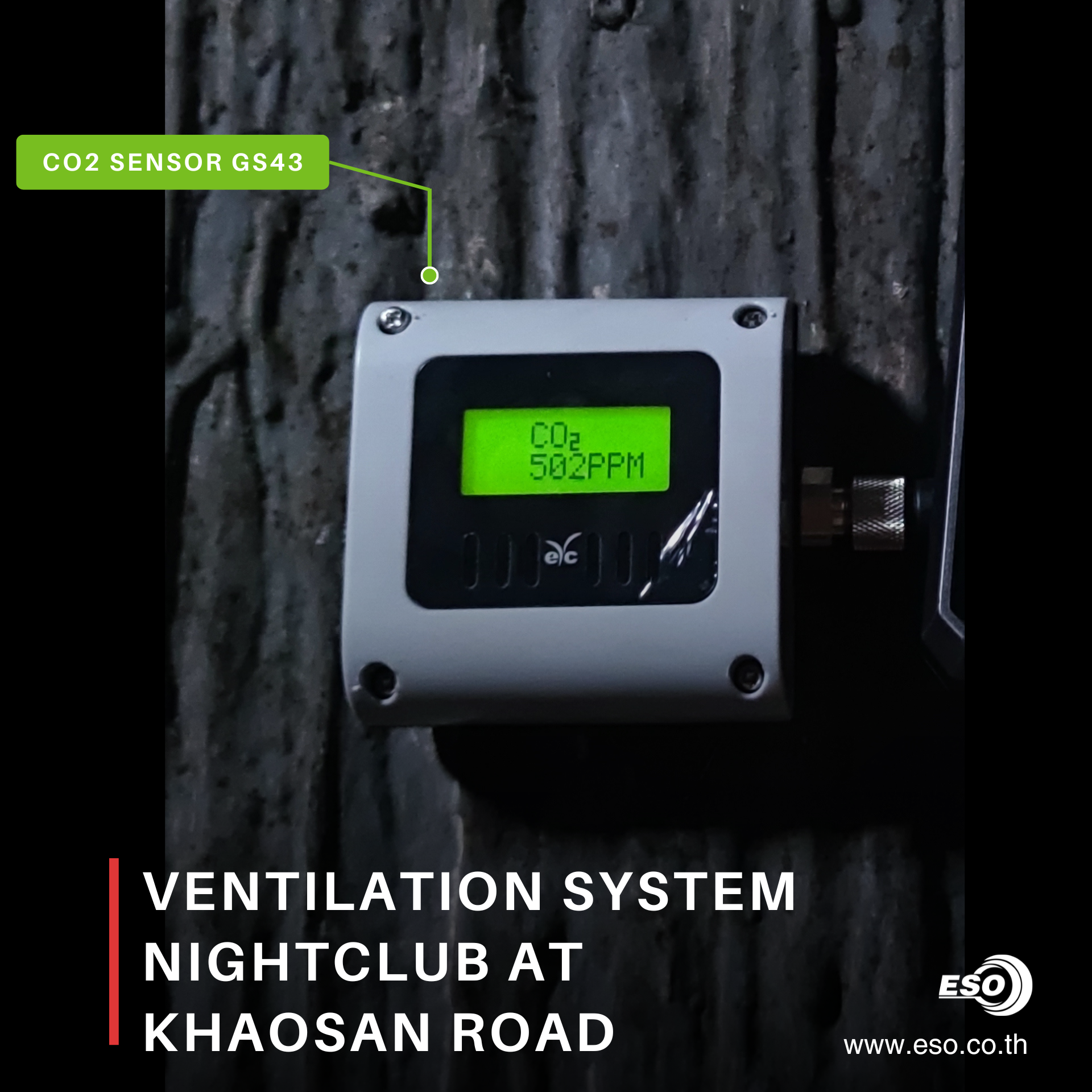

CO2 Sensor GS43 Series แบรนด์ eyc-tech ที่ติดตั้ง ณ โถงกลางของไนต์คลับ

ทั้งนี้ระบบสามารถตั้งค่าแจ้งเตือนและบันทึกข้อมูลต่างๆ เก็บไว้ที่ตัวระบบสำหรับดูย้อนหลังได้อีกด้วย ทำให้ผู้ตรวจสอบอาคารสามารถที่จะเรียกข้อมูลดูความผิดปกติของระบบย้อนหลังได้ อีกทั้งการแจ้งเตือนผ่าน LINE แอพพลิเคชั่นไปยังผู้ดูแลเมื่อค่า CO2 มีความผิดปกติหรือถึงจุดอันตราย

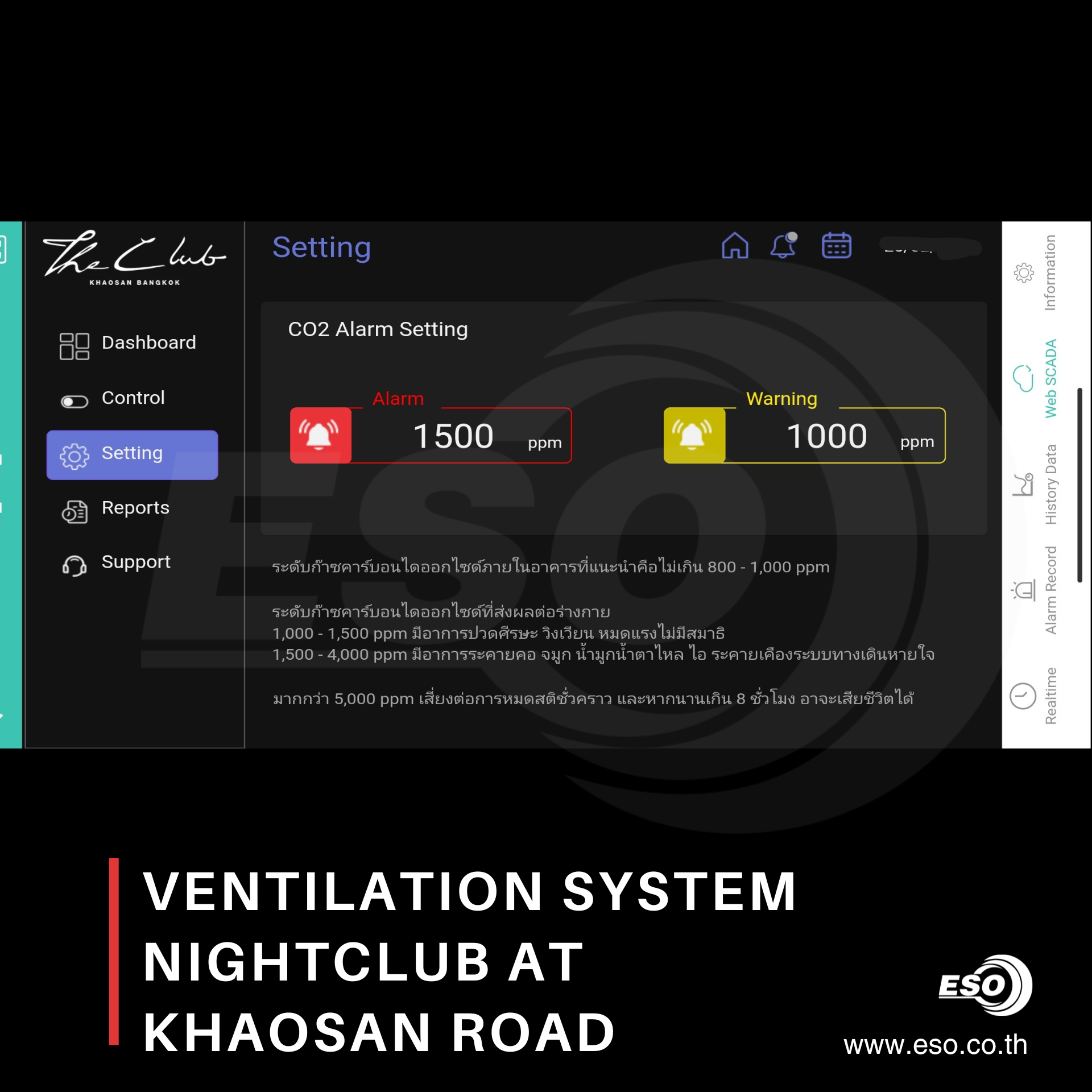

หน้าเพจสำหรับตั้งค่าการแจ้งเตือนระดับ CO2 ที่ตรวจวัดได้รวมถึงควบคุมการทำงานของพัดลม

ซึ่งระบบระบายอากาศของไนต์คลับแห่งนี้ก็ถือเป็นหนึ่งในตัวอย่างการนำระบบ IoT มาประยุกต์ใช้และเพิ่มประสิทธิภาพในการควบคุมความปลอดภัยสำหรับงานอาคาร ซึ่ง Owner ได้ใช้งบประมาณลงทุนที่ไม่สูงมากเพื่อเป็นโครงการนำร่องให้กับอาคารอื่นๆ ภายในเครือต่อไปในอนาคต
