V-NET SCADA ระบบผลิตน้ำประปานิคมอุตสาหกรรมลาดกระบัง

V-NET SCADA สำหรับระบบผลิตน้ำประปานิคมอุตสาหกรรมลาดกระบัง

บริษัท อีเอสโอ เทค จำกัด ได้รับการติดต่อจากลูกค้าผู้ทำระบบควบคุมอัตโนมัติสำหรับสถานีบำบัดน้ำและผลิตน้ำประปา เพื่อขอคำปรึกษาในการจัดทำระบบ SCADA โดยระบบที่ลุกค้าทำอยู่นั้นมี PLC รวมถึง HMI ควบคุมที่หน้าเครื่องอยู่แล้ว แต่มีความต้องการเพิ่มเติมที่ต้องการจะทำระบบ SCADA สั่งงานจากคอมพิวเตอร์ด้วย โดยที่มีงบประมาณจำกัดไม่ต้องการซื้อ Software SCADA ระดับ Enterprise ซึ่งงบประมาณยังไม่เพียงพอ

โดยเป็นระบบของนิคมอุตสาหกรรมลาดกระบังได้มีการจัดสร้างระบบผลิตน้ำประปาเพื่อเพิ่มประสิทธิภาพในการบริหารจัดการน้ำในนิคมอย่างมีประสิทธิภาพ ซึ่งประกอบไปด้วยระบบควบคุมหลายส่วนเช่น สถานีสูบน้ำแรงสูง สถานีสูบน้ำแรงต่ำ และโรงจ่ายสารเคมี เป็นต้น ในส่วนที่ทีมงาน อีเอสโอ เทค ได้รับผิดชอบคือส่วนของโรงจ่ายสารเคมี

โรงควบคุมการจ่ายสารเคมี ระบบผลิตน้ำประปา นิคมอุตสาหกรรมลาดกระบัง

นอกจากระบบ SCADA ที่ผู้ดูแลสามารถควบคุมสั่งงานได้ผ่านคอมพิวเตอร์แล้ว ทางลูกค้ายังต้องการระบบออนไลน์ที่สามารถดูและมอนิเตอร์ได้จากส่วนกลาง เพื่อตรวจสอบสถานะระบบ ค่าคุณภาพน้ำ รวมไปถึงจำกัดสิทธิ์การเข้าถึงได้ เนื่องจากลูกค้านั้นเป็นผู้ให้บริการในการทำระบบประปากับหน่วยงานต่างๆ ทั่วประเทศ ทำให้หากสามารถนำระบบ SCADA Online ที่มอนิเตอร์ได้จากส่วนกลางจะทำให้การดูแลและการจัดการมีประสิทธิภาพและง่ายมากขึ้น

ทีมวิศวกร อีเอสโอ เทค ได้ทำการเลือกใช้อุปกรณ์ V-Box IoT Gateway H Series จากแบรนด์ WECON ในการทำระบบ V-NET SCADA ซึ่งจะเชื่อมต่อข้อมูลกับ PLC SIEMENS CPU S7-1200 ซึ่งเป็นคอนโทรลเลอร์หลักในการควบคุมอุปกรณ์ต่างๆ ของโรงจ่ายสารเคมี ซึ่งทีมวิศวกรได้ทำการตั้งค่าอุปกรณ์ต่างๆให้กับทาง Owner รวมไปถึงออกแบบ UI ควบคุมสั่งงานและมอนิเตอร์ให้ทั้งหมด

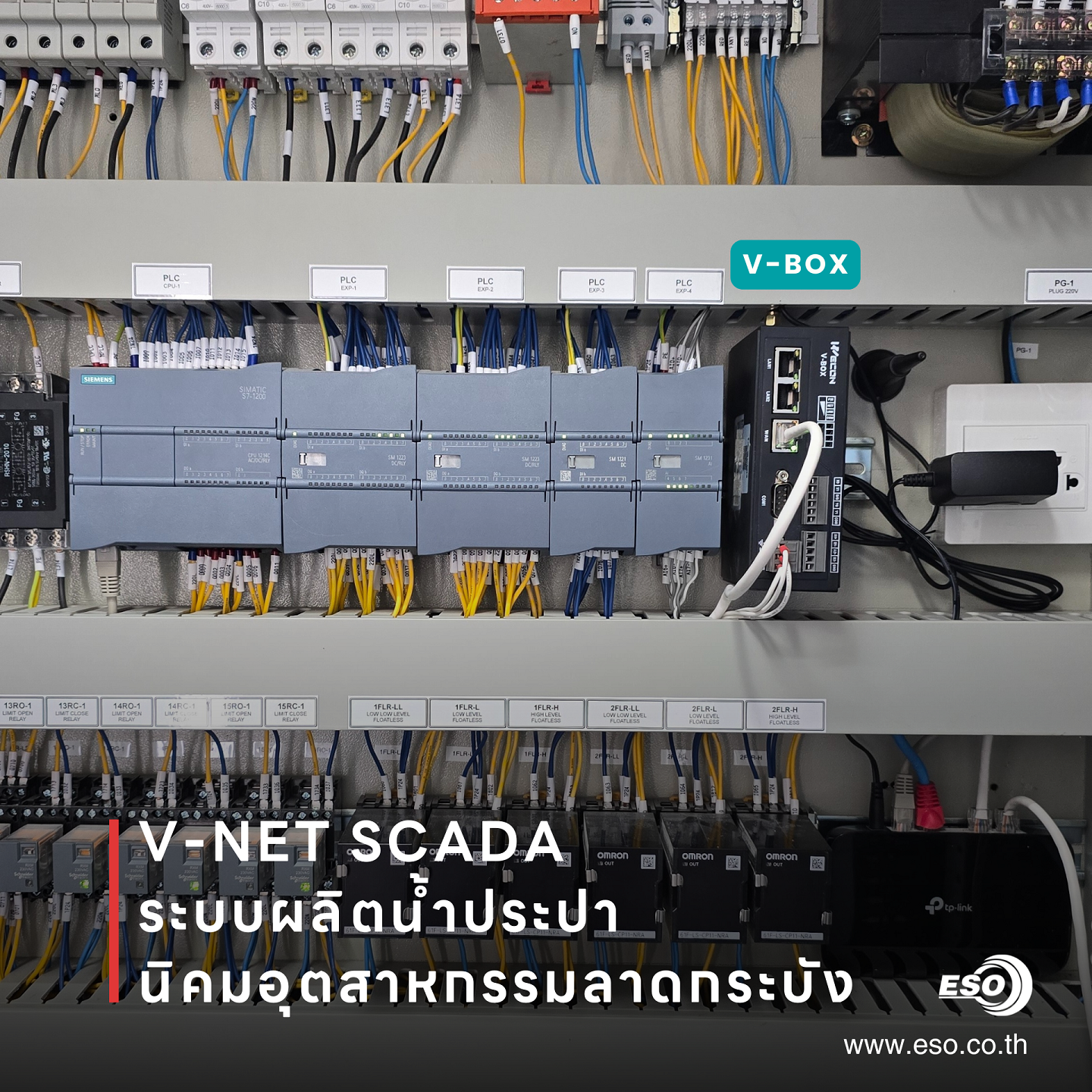

ภาพการติดตั้ง V-Box H Series เพิ่มเติมเข้าไปและเชื่อมต่อข้อมูลกับ PLC Siemens S7-1200

ทีมวิศวกร บริษัท อีเอสโอ เทค จำกัด Onsite เพื่อทดสอบระบบกับลูกค้า

โดย SCADA Interface จะแสดงผลภาพรวมไดอะแกรมอุปกรณ์ทั้งหมดของระบบจ่ายสารเคมี รวมไปถึงค่าคุณภาพน้ำที่จะมีการเก็บบันทึกค่าในการตรวจสอบย้อนหลังและปรับปรุงให้ได้ค่าตามมาตรฐานกำหนด รวมถึงเก็บบันทึกแสดงผลการแจ้งเตือนต่างๆ ของระบบเมื่อเกิดความผิดปกติด้วย ซึ่งก่อนหน้านี้ทางลูกค้าก็จะดูจากจอ HMI ซึ่งก็จะทำให้ตรวจสอบได้ยาก รวมไปถึงการจดค่ามิเตอร์น้ำ , ค่าคุณภาพน้ำในช่วงเวลาต่างๆ ก็จดบันทึกลงบนกระดาษ แต่ระบบ V-NET นั้นเก็บอัตโนมัติและมีความถี่การเก็บที่มากกว่าและเป็นดิจิตอลไฟล์สามารถ Export ออกมาได้เมื่อต้องการ ทำให้การ Audit หรือตรวจสอบย้อนหลังทำได้ง่ายมากขึ้นกว่าเดิม

ระบบ V-NET SCADA ที่ใช้สั่งงานจริงบนคอมพิวเตอร์เซิฟเวอร์หลัก

ตัวอย่าง V-NET Dashboard ที่ออกแบบโดยบริษัท อีเอสโอ เทค จำกัด

ตัวอย่าง V-NET Dashboard แสดงค่าคุณภาพน้ำที่ออกแบบโดยบริษัท อีเอสโอ เทค จำกัด

สำหรับระบบ V-NET SCADA โรงจ่ายสารเคมีระบบผลิตน้ำประปานี้ ทางทีมงานพยายามเลือกอุปกรณ์ที่เรียบง่าย และออกแบบ Dashboard ให้ฝ่ายและตรงกับการใช้งานจริง ซึ่งช่วยให้ลูกค้าลดต้นทุนในการซื้อและติดตั้งซอฟท์แวร์ SCADA แบบเต็มรูปแบบ แต่ต้องบอกก่อนว่าซอฟท์แวร์ SCADA นั้นก็อาจจะเหมาะกับงานระบบควบคุม มีมาตรฐานและได้ความน่าเชื่อถือ แต่ในกรณีนี้ด้วยข้อจำกัดหลายๆ อย่าง อีกทั้งระบบจ่ายสารเคมีนั้นไม่ได้มีอุปกรณ์ที่เยอะและมีความซับซ้อนมากนัก ทางเราจึงช่วยแนะนำให้เหมาะสมกับการใช้งานจริง และไม่เพิ่มอุปกรณ์หรือระบบอะไรให้สิ้นเปลืองมากนัก เพราะว่างานลูกค้าต้องส่งมอบด่วนด้วย แหะๆ

ภาพแสดงถังและอุปกรณ์หลักของโรงจ่ายสารเคมี

ต้องขอขอบพระคุณลูกค้าที่ไว้วางใจและเลือกใช้บริการกับทาง บริษัท อีเอสโอ เทค จำกัด เป็นอย่างสูง หากท่านใดสนใจปรึกษาและออกแบบระบบควบคุมอัตโนมัติต่างๆ เรามีทีมวิศวกรที่จะให้คำปรึกษาแนะนำและรับออกแบบระบบควบคุมด้วย PLC HMI และอื่นๆ ตามความต้องการของท่านท่านสามารถติดต่อเราได้ที่รายละเอียดด้านล่างนี้
