Sensors for cleanroom solutions | เซนเซอร์สำหรับห้องคลีนรูม

เซนเซอร์ที่จะมาตอบโจทย์และแก้ปัญหาสำหรับห้องคลีนรูมร่วมกับการควบคุมสมัยใหม่

ในภาคอุตสาหกรรมนั้นหลายๆท่านคงจะทราบดีอยู่แล้วว่า ห้องคลีนรูม(Cleanroom) นั้นมีความสำคัญอย่างมากสำหรับกระบวนการผลิต หรือโรงงานผลิตสินค้าเฉพาะบางประเภทที่มีการควบคุมในเรื่องของสุขลักษณะอนามัย สิ่งสกปรกต่างๆ ที่อาจจะปนเปื้อนไปกับอาหารหรือผลิตภัณฑ์ต่างๆ ซึ่งหากมีการปนเปื้อนไปแม้นิดเดียวละก็..... หายนะอาจจะมาเยือนผู้ควบคุมการผลิตได้เลย ซึ่งบางกรณีนั้นทำให้สินค้าเสียหายและมีการตีกลับตีเป็นมูลค่ามหาศาล

ประเภทห้องคลีนรูมต่างๆ

ในส่วนของห้องคลีนรูมนั้นอาจจะเป็นศัพท์ที่เรียกกันอย่างแพร่หลาย แต่โดยหลักการแล้วห้องคลีนรูม (Cleanroom) ก็คือห้องที่มีการควบคุมเชื้อโรค ฝุ่นละอองหรืออนุภาคต่างๆ ซึ่งรวมไปถึงการควบคุมอุณหภูมิ ความชื้น ความดันอากาศ หรือความเร็วลมรวมไปถึงอัตราการไหลของอากาศภายในห้องให้อยู่ในเกณฑ์หรือมาตรฐานที่กำหนด ซึ่งมาตรฐานของการสร้างห้องคลีนรูมนั้นก็มีมาตรฐานสากลรองรับซึ่งก็แล้วแต่ผู้ออกแบบหรือการนำไปใช้งาน โดยหากเป็นงานทางด้านการแพทย์ซึ่งมีผลต่อซีวิตของผู้คนก็จะมีความซีเรียสและมีมาตรฐานการควบคุมที่ค่อนข้างเข้ม อาทิ ห้องผ่าตัดเป็นต้น ในส่วนของอุตสาหกรรมและการผลิตทั่วไปก็จะควบคุมให้มีมาตรฐานแตกต่างกันไปตามเงื่อนไขการใช้งาน

โดยห้องคลีนรูม(Cleanroom) นั้นมีหลายประเภทมากๆ แต่เอาโดยหลักๆแล้วเราแบ่งเป็น 2 ประเภทง่ายๆแล้วกันคือ

• ห้องความดันบวก (Positive pressure ) ซึ่งห้องคลีนรูมที่มีการออกแบบเป็นความดันบวกนั้นจะมีการสร้างความดันอากาศภายในห้องให้สูงกว่าความดันอากาศภายนอกเสมอ ซึ่งห้องประเภทนี้ก็จะมีการเติมอากาศเข้าไปภายในห้องที่เป็นระบบปิดโดยมีการควบคุม ซึ่งหากใครเคยสังเกตเมื่อเปิดประตูเข้าไปในห้องที่มีการควบคุมความดันบวก จะมีลมหรืออากาศปะทะเข้าหน้าเราทันทีแบบรู้สึกได้แล้วแต่ค่าความดันที่ควบคุม เพราะฉะนั้นฝุ่นหรืออนุภาคต่างๆ ก็จะถูกผลักออกไม่ให้มีทางเล็ดลอดเข้าไปตามส่วนต่างๆ ได้ ซึ่งห้องคลีนรูมประเภทนี้ก็จะพบเจอในอุตสาหกรรมอาหาร , อุตสาหกรรมผลิตบรรจุภัณฑ์สำหรับอาหารหรือเครื่องดื่ม , อุตสาหกรรมผลิตชิ้นส่วนอิเล็กทรอนิกส์ เป็นต้น

• ห้องความดันลบ (Negative pressure ) ห้องคลีนรูมที่มีการออกแบบเป็นความดันลบนั้นก็จะตรงกันข้ามกับห้องความดันบวกที่เราได้ทำการอธิบายไปข้างต้น ชื่อก็บอกอยู่แล้วอะนะ ฮ่าๆ ซึ่งก็แปลตรงตัว จะมีการสร้างความดันอากาศภายในห้องให้ต่ำกว่าความดันอากาศภายนอกเสมอ โดยจะเป็นการดูดอากาศออกแทนการเติมเข้า ซึ่งจริงๆแล้วการควบคุมก็ยังมีอีกหลายเทคโนโลยีและหลากหลายรูปแบบมาก ซึ่งเราจะพบห้องความดันลบมากในทางการแพทย์เป็นส่วนใหญ่ เช่นห้องควบคุมเชื้อ , ห้องทดลองห้องแล็บในทางการแพทย์ , โรงงานผลิตอาหารบางครั้งก็มีการออกแบบเป็นห้องความดันลบ ซึ่งอย่างที่บอกก็แล้วแต่ผู้ออกแบบและจุดประสงค์ หลายปัจจัยประกอบกัน ทุกท่านน่าจะคุ้นเคยกับห้องความดันลบเป็นอย่างดีจากเหตุการณ์การระบาดของโควิด-19(COVID-19) ล่าสุดจะมีการสร้างห้องความดันลบ ห้องตรวจเชื้อมากมายทั้งบริจาคและสร้างขึ้นใหม่เฉพาะกิจ เป็นต้น

หลายท่านอาจจะพอเห็นภาพและมีความเข้าใจกันบ้างแล้วสำหรับห้องคลีนรูม ซึ่งจริงๆยังมีการแบ่งย่อยได้อีกหลายประเภท อาจจะแบ่งตามคลาสมาตรฐาน แบ่งตามการไหลของอากาศ บลาๆ มากมาย ซึ่งบทความนี้เราอาจจะไม่ได้เจาะลึกรายละเอียดของห้องคลีนรูมแต่จะมุ่งเน้นไปที่เทคโนโลยีของเซนเซอร์ที่นำไปใช้มากกว่า แต่ที่เกริ่นมาเพื่อให้ผู้อ่านได้เข้าใจพอสังเขป

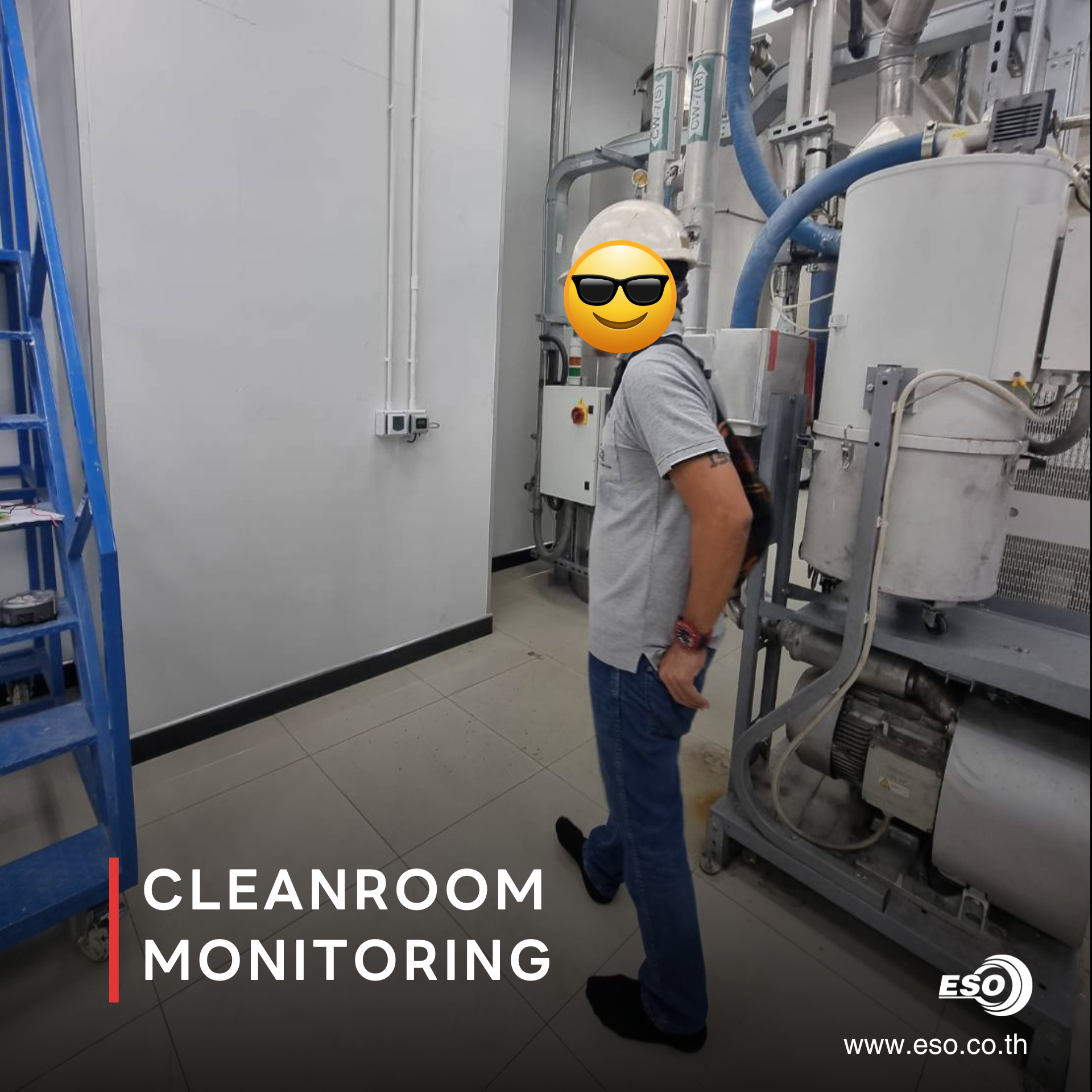

ห้องคลีนรูม โรงงานผลิตเครื่องดื่ม ย่านปทุมธานี

บทความนี้เราจะพามาดูตัวอย่างงานติดตั้งเซนเซอร์สำหรับมอนิเตอร์และควบคุมห้องคลีนรูม โดยทีมงาน อีเอสโอ เทค จำกัดได้เข้าไปช่วยลูกค้าในการให้คำปรึกษาการติดตั้งและตรวจเช็คระบบเซนเซอร์ ซึ่งเป็นโรงงานผลิตเครื่องดื่มแห่งหนึ่ง ในจังหวัดปทุมธานี

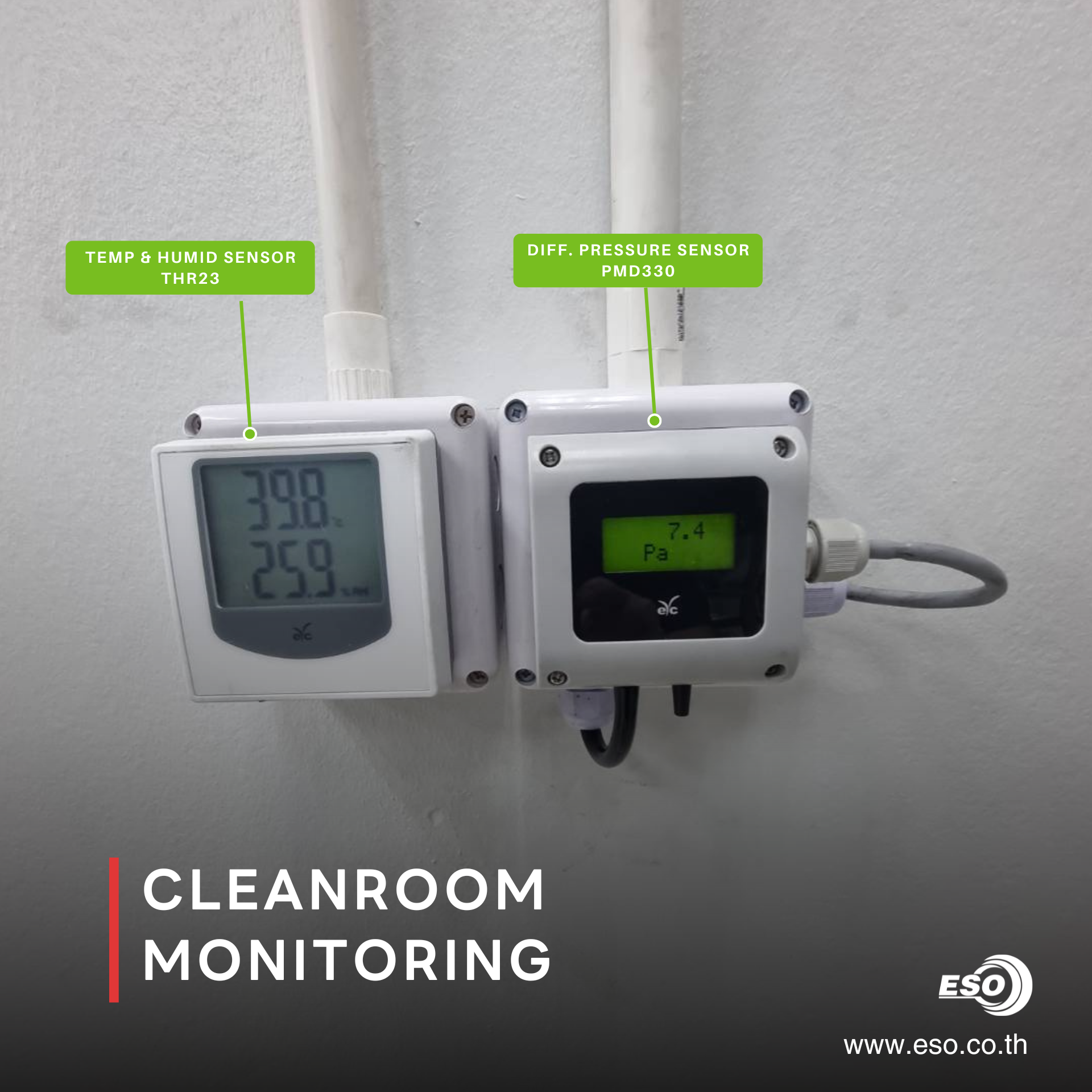

เซนเซอร์วัดอุณหภูมิความชื้น THR23 และเซนเซอร์วัดความแตกต่างความดัน PMD330 eyc-tech

โดยทางลูกค้าได้นำเซนเซอร์วัดอุณหภูมิความชื้นรุ่น THR23 และเซนเซอร์วัดความแตกต่างของความดันรุ่น PMD330 จากแบรนด์ eyc-tech ไปติดตั้งในห้องควบคุมการผลิตเพื่อทำระบบมอนิเตอร์และควบคุมพัดลมดูดอากาศ ซึ่งเซนเซอร์จะนำไปต่อเข้ากับระบบควบคุม PLC และระบบแสดงผลในการแสดงค่าและบันทึกข้อมูล รวมไปถึงสั่งงานพัดลมดูดอากาศให้ควบคุมความดันอากาศในห้องให้เป็นไปตามที่ต้องการ

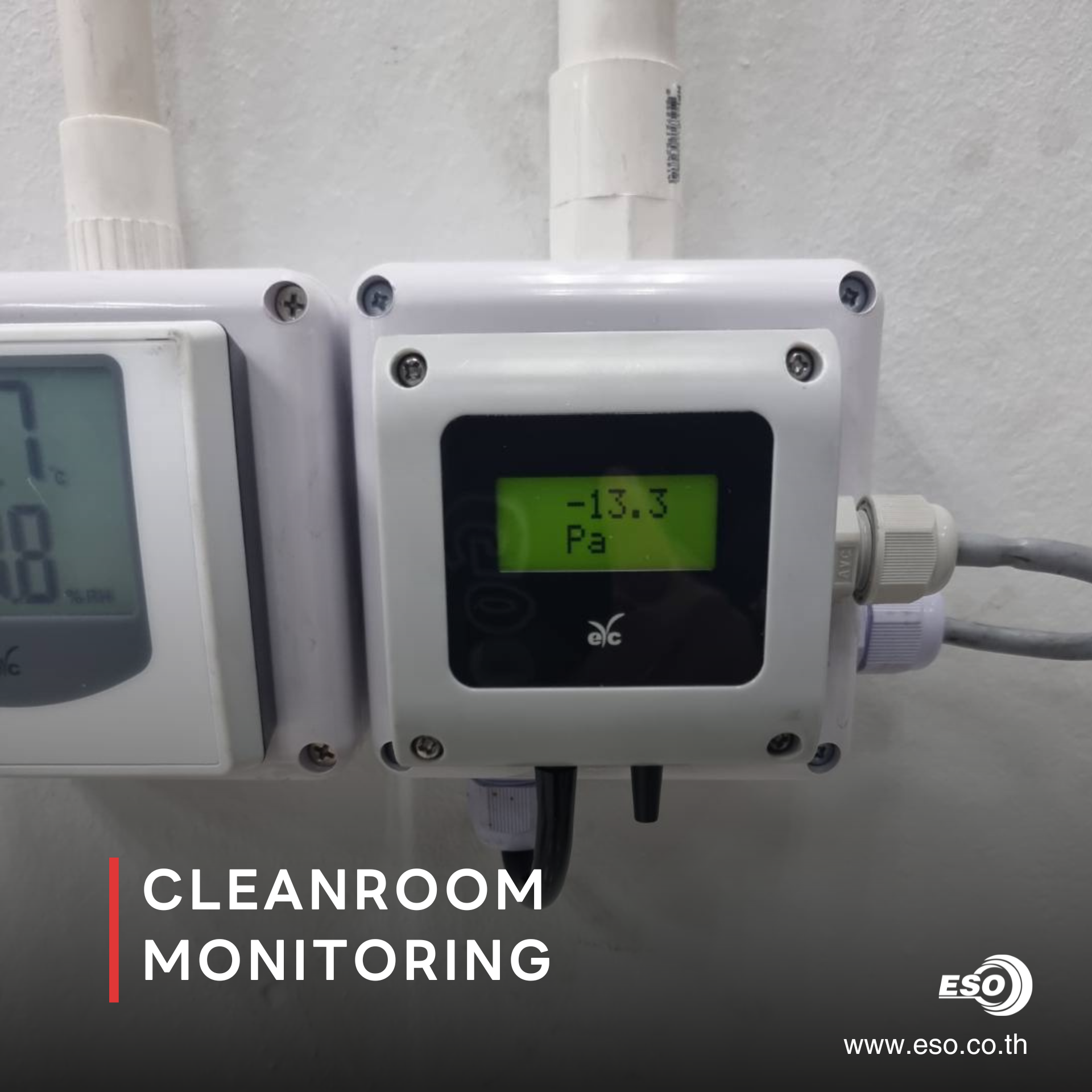

เซนเซอร์วัดความแตกต่างความดัน PMD330 eyc-tech

โดยการควบคุมความดันห้องให้เป็นห้องความดันบวกหรือความดันลบก็แล้วแต่จุดประสงค์ของการใช้งานห้องนั้นๆ โดย Differential Pressure PMD330 จะมีให้เลือก Range ได้หลากหลายและกว้างตามการใช้งาน ±50/100 Pa , ±300/500 Pa , ±1000/1600/2500 Pa , ±5000/7500/10000 Pa ซึ่งในแต่ละรุ่นสามารถตั้งค่า Dip-Switch ในการเลือก range ตามการใช้งานได้อีกที และมีให้ทั้งสัญญาณควบคุมแบบอนาล็อกเอาท์พุต 4..20mA พร้อมกับ RS485 Modbus RTU ในการใช้งานร่วมกับคอนโทรลเลอร์ต่างๆ สำหรับแสดงผลและสั่งงาน ซึ่งเซนเซอร์ PMD330 นี่แหละถือเป็นเซนเซอร์ที่สำคัญตัวนึงเลยสำหรับงานคลีนรูม โดยหน่วยวัดจะใช้เป็น Pa (Pascal) เนื่องจากความดันอากาศที่วัดได้นั้นจะเป็นการหักล้างระหว่าง P1 - P2 คือความดันภายนอกกับภายในดังนั้นค่าที่ได้จะค่อนข้างน้อยมากจึงต้องใช้หน่วย Unit ที่มีความละเอียดในการแสดงผล ผู้อ่านคงจะคุ้นชินกับความดันเกจ (Pressure Gauge) ซึ่งใช้หน่วยวัดกันในระดับบาร์ (bar) ซึ่งอันนั้นคือการวัดค่าความดันในกระบวนการหรือ Process

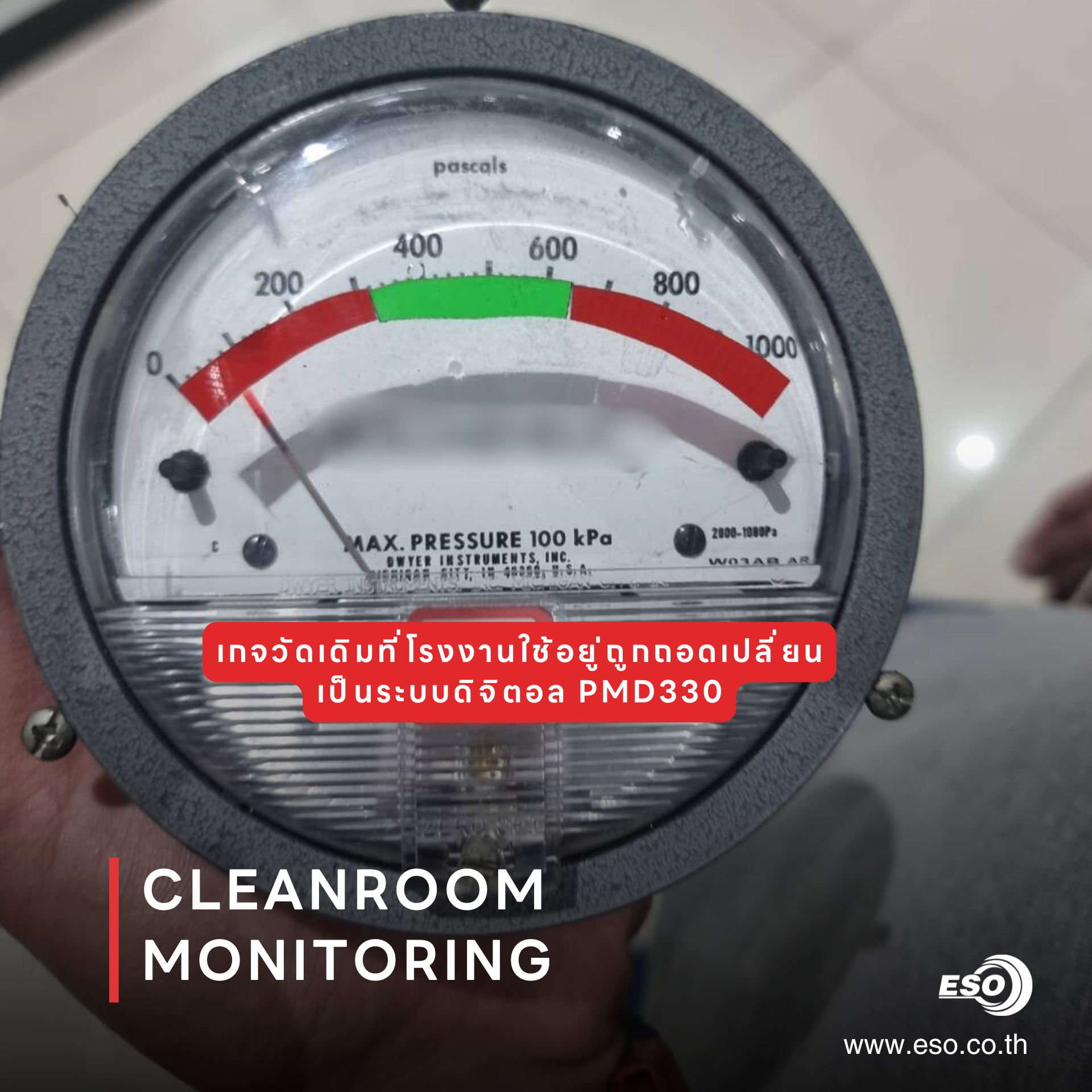

เกจวัดความแตกต่างของความดัน

โดยส่วนมากแล้วที่เราพบเจอก็จะมีเกจวัดความแตกต่างของความดันซึ่งพบเห็นได้ตามห้องคลีนรูมทั่วไป ซึ่งจากภาพก็จะเห็นมีการแปะเทปสีเพื่อให้ผู้ใช้งานสังเกตได้ง่ายหากความแตกต่างของความดันไม่อยู่ในระดับปกติ ซึ่งทางลูกค้าก็ได้เปลี่ยนออกเนื่องด้วยเหตุผลผู้ปฏิบัติงานอาจจะไม่ค่อยสังเกตหรือตรวจสอบ การใช้งานจริงดูและสังเกตได้ยากซึ่งอย่างที่บอกความแตกต่างของความดันนั้นมีค่าน้อยต้องดูโดยละเอียด และทางโรงงานต้องการเปลี่ยนเป็นระบบดิจิตอลพร้อมต่อเซนเซอร์ไปแสดงยังศูนย์ควบคุมหรือการแจ้งเตือนด้วยระบบ IoT เป็นต้น

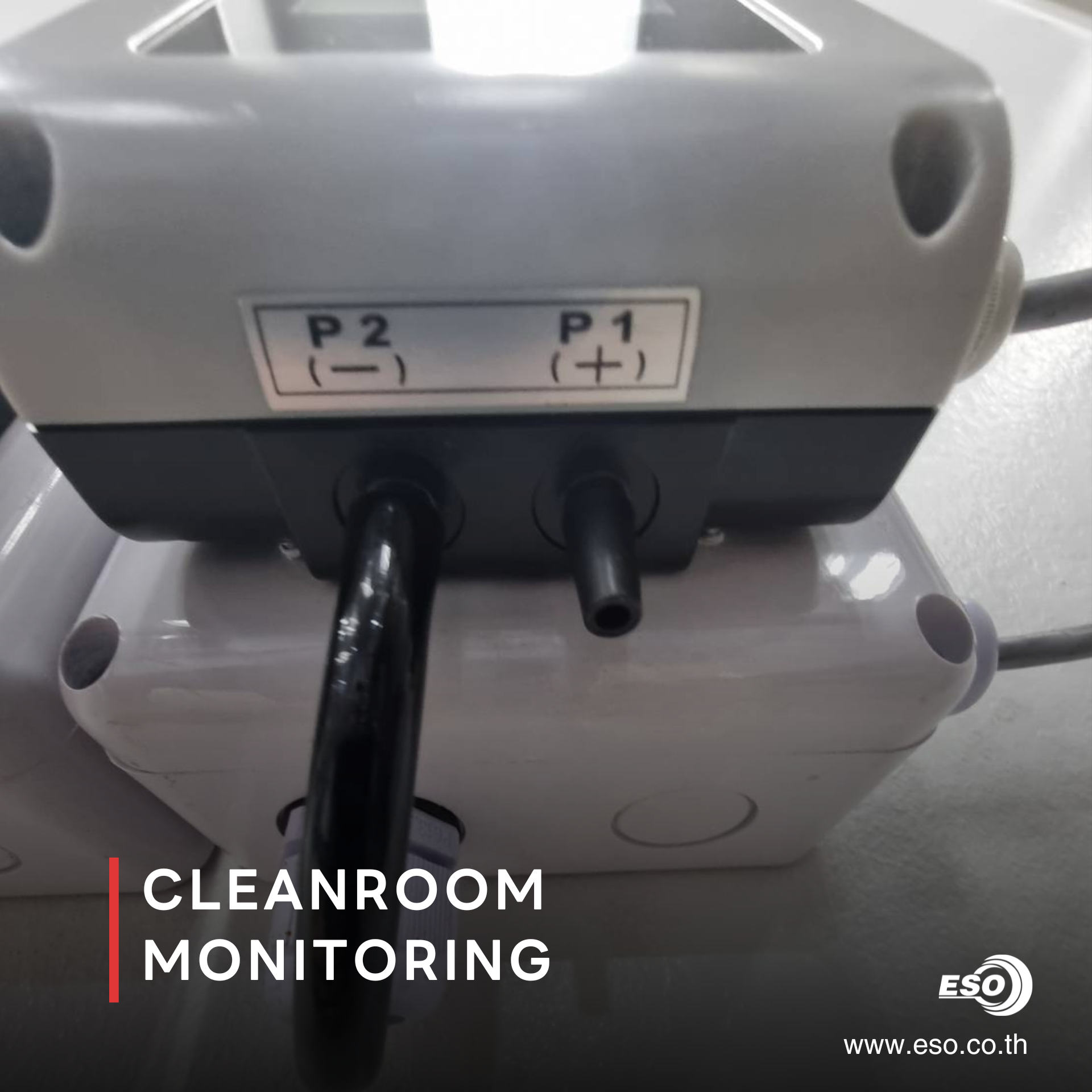

การติดตั้งเซนเซอร์วัดความแตกต่างความดัน PMD330 eyc-tech

โดยเซนเซอร์ PMD330 นั้นติดตั้งไม่ยากซึ่งจะมีท่อสำหรับวัดความดันด้าน P1 และ P2 ซึ่งผู้ใช้งานสามารถนำท่อยางมาสวมเข้าได้เลยและปลายท่อด้านหนึ่งต่อไปยังด้านนอกห้องเพื่อวัดความดันและอีกฝั่งหนึ่งวัดด้านในห้อง ซึ่งหากความดัน P1 > P2 ค่าที่แสดงบนจอแสดงผลจะเป็นด้านบวก +  และหาก P1 < P2 ค่าที่แสดงบนจอแสดงผลจะเป็นด้านลบ -

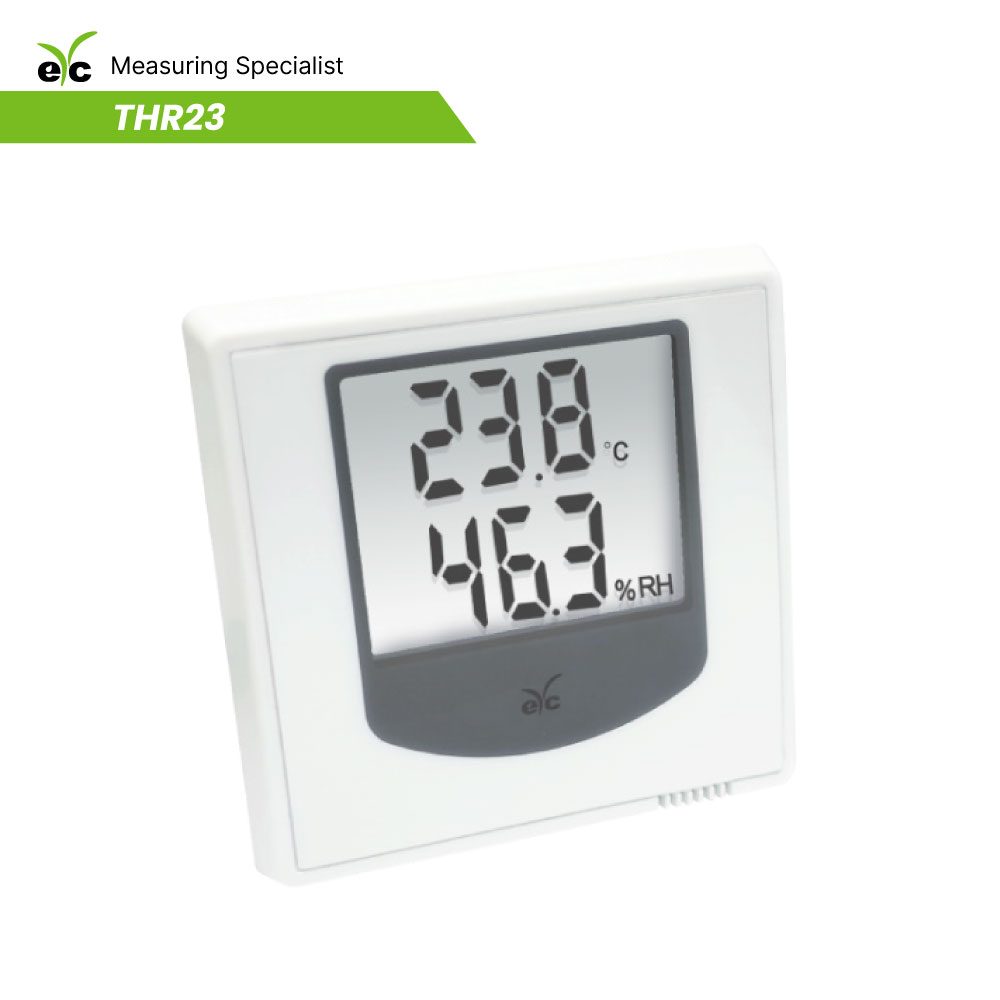

เซนเซอร์วัดอุณหภูมิความชื้น THR23 eyc-tech

ติดตั้งร่วมกับเซนเซอร์วัดอุณหภูมิและความชื้น THR23 ที่ออกแบบมาสำหรับวัดอุณหภูมิความชื้นในอาคาร ให้ความแม่นยำที่ ±0.5°C / ±5%RH(30 ... 80%RH) ถือว่ามีความแม่นยำในเกณฑ์ที่ดีสำหรับเซนเซอร์ที่ออกแบบมาในลักษณะนี้ เมื่อใช้ร่วมกันก็ทำให้โซลูชั่นนี้มีประสิทธิภาพในการมอนิเตอร์และควบคุมที่พร้อมจะรองรับการตรวจสอบกระบวนการผลิตย้อนหลัง(Audit) ได้อย่างหายห่วง เนื่องจากไลน์ผลิตและห้องบางชนิดก็จะมีการควบคุมอุณหภูมิและความชื้นให้เหมาะสมตามมาตรฐานดังที่กล่าวไปข้างต้นด้วย

นี่ก็เป็นตัวอย่างงานที่เรานำมาฝากให้กับผู้ติดตามทุกท่านซึ่งเซนเซอร์สำหรับโซลูชั่นคลีนรูม สามารถนำไปประยุกต์ได้หลากหลายอุตสาหกรรม อาทิเช่น โรงงานผลิตอาหารและเครื่องดื่ม , โรงงานผลิตยาและเวชภัณฑ์ , โรงงานผลิตสินค้าที่ต้องมีการควบคุมฝุ่นละอองสิ่งสกปรกในอาคารผลิต เป็นต้น สุดท้ายขอขอบพระคุณลูกค้าที่ไว้วางใจเลือกใช้สินค้าและบริการจากเรา

ท่านสามารถดูข้อมูลผลิตภัณฑ์ eyc-tech เพิ่มเติมได้ที่นี่

เซนเซอร์วัดความแตกต่างความดัน eyc-tech

เซนเซอร์วัดอุณหภูมิความชื้น eyc-tech
